商品の詳細:
|
材料: | 合金C-22、UNS N06022の十分にオーステナイトの高度の防蝕合金 | ||
---|---|---|---|
ハイライト: | 高力特別な合金,高温合金,高性能の合金22棒 |
高性能の合金22 (C-22、N06022)棒、管、ストリップ、鍛造材、化学および石油化学処理のためのワイヤー
1つのプロダクト
化学および石油化学処理のための高性能の合金22 (合金C-22、UNS N06022)半プロダクト
合金22標準的な半プロダクト形態はシート、ストリップ、版、丸棒、フラット バー、鍛造材、六角形、リング、ディスクおよびワイヤーを含んでいます。
2つの等量の指定
合金C-22、UNS N06022、W.Nr。2.4602、NiCr21Mo14W (DIN)、NiCr21Mo14W3 (ISO)、Inconel®の合金22のVDM®の合金22のNicrofer 5621のhMoW、Hastelloy® C-22®
3概観
合金22は高温で水様の腐食および攻撃両方への抵抗を提供する十分にオーステナイトの高度の防蝕合金です。この合金は全面腐食、凹み、すきま腐食、粒界の攻撃、および応力腐食割れへの例外的な抵抗を提供します。
4適用
合金22に化学薬品および石油化学産業で適用の広い分野があり、部品のために触媒作用システムのための塩化物をおよび含んでいる有機性プロセスで使用されます。材料は熱い、contami- natedミネラル酸、解決、有機酸(ギ酸および酢酸のような)または海水で特に有効です。
適用の他の分野は次のとおりです:
酢酸の生産
医薬品の企業
良い化学薬品
5化学成分(wt %):
ASTM B575による表1 (wt %)
Fe | NI | Co | Cr | Mo | W |
2.0-6.0 | バランス | ≤2.5 | 20.0-22.5 | 12.5-14.5 | 2.5-3.5 |
C | Mn | Si | P | S | V |
≤0.015 | ≤0.50 | ≤0.08 | ≤0.020 | ≤0.020 | ≤0.35 |
構成の『バランス』への*Referenceはそれがそれ専らであるが、他が最低の量にだけ支配し、ことをこれが述べられる要素あることを保証しません。
NI Cr MoW防蝕合金の表2の典型的な構成
このテーブルは他の同様に合金にされた材料と合金22の結合された合金になる内容(Cr+Mo+W+Nb)を比較します。
合金 | UNSいいえ。 | Wr.No | Fe | NI | Cr | Mo | WかNb | PREN* |
686 | N06686 | 2.4606 | 1 | 57 | 20.5 | 16.3 | 3.9 | 50.8 |
22 | N06022 | 2.4602 | 2.5 | 59 | 21.5 | 14.1 | 3.1 | 47.3 |
C-276 | N10276 | 2.4819 | 6 | 57 | 15.5 | 16 | 3.9 | 45.4 |
625 | N06625 | 2.4856 | 3 | 62 | 22 | 9 | 3.6Nb | 40.8 |
C-4 | N06455 | 2.4611 | 2 | 66 | 16 | 16 | - | 40 |
6つの物理的性質
20°Cの密度:0.311 lb/in3 (8.61g/cm3)
溶ける範囲:1351-1387°C (2464-2529°F)
比熱:0.091Btu/lb•°F (381J/kg•°C)
200エルステッド(15.9 kA/m)の透磁率:≤1.001
電気抵抗:730.7オーム•circ mil/ft、1.215マイクロオーム•m
ヤングの係数の(動的) 30.3x103 ksi。(209 GPa)
拡張70-200°F、6.90 x 106 in/inの係数•°F (21-193°C、12.42 m/m•°C)
7つの機械特性
部屋および増加された温度の次の最小値は指定次元の縦方向および横テスト サンプルのための解決アニールされた状態に適用します。より大きい次元のための特性は別に合意されなければなりません。
部屋および高温の表3の機械特性。VdTÜVシート479に従う最小値
温度 | 降伏強さRp 0.2 | 降伏強さRp 1,0 | 引張強さのRM | 延長A | ||||
°C | °F | MPa | ksi | MPa | ksi | MPa | ksi | % |
20 | 68 | 310 | 45 | 335 | 48.6 | 690-950 | 100-138 | 45 |
100 | 212 | 270 | 39.2 | 290 | 42.1 | |||
200 | 392 | 225 | 32.6 | 245 | 35.5 | |||
300 | 300 | 195 | 28.3 | 215 | 31.2 | |||
400 | 752 | 175 | 25.4 | 195 | 28.3 |
室温の表4の機械特性。VdTÜVシート479に従う最小値
プロダクト形態 | 次元 | 降伏強さRp 0,2 | 降伏強さRp 1,0 | 引張強さのRM | 延長A | ||||
mm | MPa | ksi | MPa | ksi | MPa | ksi | % | ||
版 | ≤ 3 | 0.118 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
コイル | ≤ 3 | 0.118 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
版 | 3-50 | 0.118-1.97 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
棒 | 10-90 | 0.394-3.54 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
ISOのVノッチの影響エネルギーKV
最小値 | 最小値 |
20°C (68°F) | -196°C (- 321°F) |
120 J (88.5 ft·lbs) | 96 J (22.9 ft·lbs) |
1)3つのサンプルの平均値。1つの価値だけ最低の平均値の下で30%以下、によって下り。価値はまた溶接継手の熱影響部に適用します。
2)これらの価値はDIN EN ISO 148-1に従って正常なサンプルのためにだけ適用します。DIN EN ISO 148-1に従う小型のサンプルのために、ギャップのサンプル横断面に線形であるノッチの影響の靭性のために示される最小値はある意味では減らなければなりません。小型のサンプルのため <5mm according="" to="" DIN="" EN="" ISO="" 148-1="">
8耐食性
極端に低いカーボンおよびケイ素の集中、合金22が原因で熱い形作るか、または溶接で粒界のdisper-のsionsのための傾向を持っていません。従ってこの合金は媒体を酸化させ、減らすことを用いる多くの化学的方法で溶接されたとき使用することができます。高いクロム、モリブデンおよびニッケルの集中は合金をchlo-の乗車イオン攻撃に対して抵抗力があるようにします。タングステンの集中のなお一層の増加この抵抗。合金22はセルロース工業で見つけることができるそれらのような塩素のガス、次亜塩素酸塩および二酸化塩素の解決に対して抵抗力があります。合金は酸化の塩の集中された解決への優秀な抵抗によって特徴付けられます(鉄IIIおよび銅の塩化物のような)
9微細構造
合金22に立方の、表面集中させた結晶構造があります。
10作業指示
合金22はニッケル合金の標準手続きによって容易に製造されます。それは容易に形作られた熱いおよび風邪のどれであり、また機械で造ることができます。
熱すること
材料は1100と900°C間の温度較差で熱形作ることができます(2012°F-1652°F)水か空気で冷却するそれに続く急流と。最適の特性を達成するために熱い形成が推薦された後熱処理。熱することのために、工作物は目標値まで既に熱される炉に置かれるべきです。
冷たい形成
合金22に他のオーステナイトのステンレス鋼より高い加工硬化率があります。これは選んだ場合考慮に入れられるべきで装置を形作ります。工作物は解決アニールされた状態にあるべきです。中間アニーリングは主要な冷たい形成仕事に必要です。15%の上の冷たい形成のために、新しい解決のアニーリングは行なわれなければなりません。
熱処理
解決のアニーリングは1105と1135°C (2021-2075°F)間の温度で起こるべきです。
冷却は水と最適腐食の特性を達成するために加速されるべきです。速い空冷はまたより少しによりおよそ1.5 mmの厚さで遂行することができます。
機械化
合金22は解決アニールされた状態で機械で造られるべきです。低合金のオーステナイトのステンレス鋼と比べて加工硬化の方のかなり高い傾向のために、低い切断の速度および余りにも高くない選ばれるにはべきであるおよび切削工具はいつも従事しているべきです供給のレベル。十分な破片の深さは前に形作られた緊張堅くされた地帯の下で切れて重要です。たくさんの適した、できれば水様、冷たい形成潤滑油の使用による最適の熱放散に安定した機械化プロセスのかなりの影響があります。
11標準規格
合金22はASMEのボイラーの下で圧力容器および部品および圧力容器基準セクションVIIIの1250°F (677°C)までのサービスのための分割1の構造のために公認です。合金はまたWerkstoffblatt 479の下のVdTÜVによって承認されます。

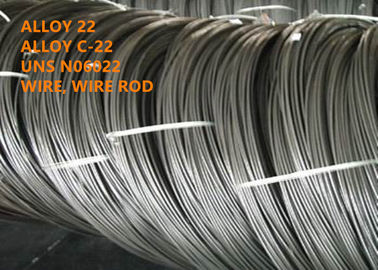

棒、棒、ワイヤーおよび鍛造材の在庫
ASTM B462棒、棒および鍛造材の在庫

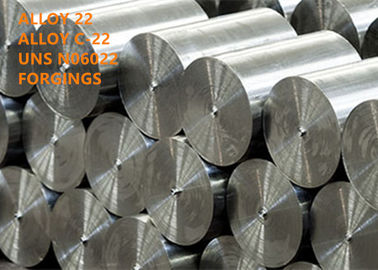

ASTM B564/ASME SB564の鍛造材

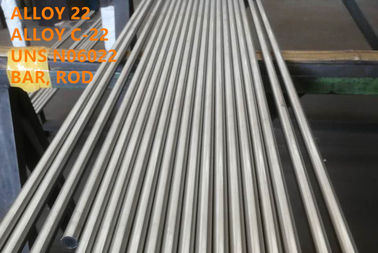

ASTM B574/ASME SB574棒、棒およびワイヤー
ASMEコード場合2226
ASMEコード場合N-621
ISO 9723
ISO 9724
ISO 18274ワイヤー
DIN 17752棒及び棒、
DIN 17753ワイヤー
DIN 17754の鍛造材
NACEの氏0103/ISO 17945
NACEの氏0175/ISO 15156
VdTÜV 479
版、シート
ASTM B575/ASME SB575
ASTM B906/ASME SB906
ASMEコード場合2226
ASMEコード場合N-621
ISO 6208
ISO 9722
DIN 17750
NACEの氏0103/ISO 17945
NACEの氏0175/ISO 15156
VdTÜV 479

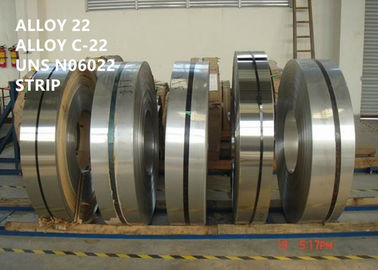

ストリップ
ASTM B575/ASME SB575
ISO 6208
ISO 18274
NACE MR0175/ISO 15156
管および管
ASTM B619/ASME SB619
ASTM B775/ASMEのSB775によって溶接される管
ASTM B622/ASME SB622
ASTM B829/ASME SB829の継ぎ目が無い管
ASTM B626/ASME SB626
ASTM B751/ASMEのSB751によって溶接される管
ASMEコード場合2226
ASMEコード場合N-621
ISO 6207
DIN 17751
溶接プロダクト
INCONELの溶加材622
AWS A5.14
ERNiCrMo-10
INCONELの溶接棒622
AWS A5.11
ENiCrMo-10
他のプロダクト形態
ASTM B366/ASME SB366の付属品
DIN 17744の構成
12比較優位
(1)研究の経験50年以上高温合金、耐食性の合金、精密合金、処理し難い合金、まれな金属および貴金属材料およびプロダクトで成長し。
(2) 6つは主実験室および口径測定の中心を示します。
(3)特許を取られた技術。
(4)超純度の製錬プロセス:VIM + IG-ESR + VAR
(5)優秀な高性能。
13のビジネス言葉
最低順序量 | 交渉可能 |
価格 | 交渉可能 |
包装の細部 | 水は、耐航性のある輸送、製造所の標準的な輸出パッキング防ぎます |
印 | 順序によって |
受渡し時間 | 60-90日 |
支払の言葉 | T/T、一覧でL/C、D/P |
供給の能力 | 300メートル トン/月 |
