A-286 / 沖合いの石油およびガスの源泉のためのUNS S66286の高温合金

高温合金A-286、オイルガスの源泉、X-masの木及び管のハンガー等のためのUNS S66286



1つのプロダクト

高温合金A-286、沖合いの石油およびガスの源泉、X-masの木及び多岐管（inclのためのUNS S66286。管のハンガーは）、等ボップを踊ります。

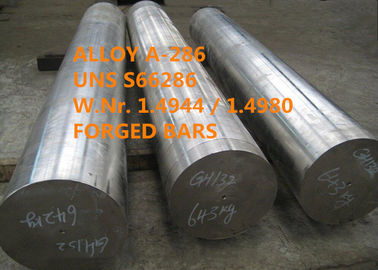

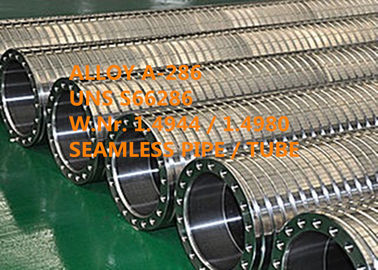

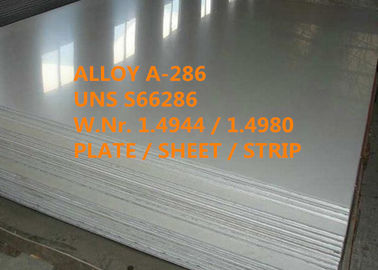

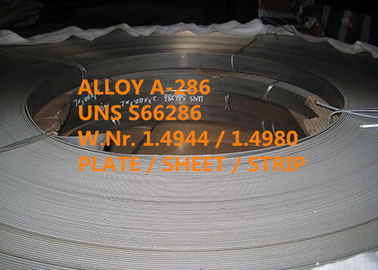

合金A-286は丸棒として私達から利用できます、フラット バー、六角形棒、定形棒、鍛造材、鍛造材のブロック、版、シート、ストリップ、ワイヤー、管および管、締める物、ボルト及びナット等。



2つの等量の指定

GH2132、UNS S66286、AMS 5525、5731、SAE HEV7、W.Nr.1.4944、1.4980、X5NiCrTi26-15、ZbNcT25 （フランス）、ATVSMo （フランス）、DTD5026 （イギリス）、INCOLOY®の合金A-286のCarTech® A-286の合金。



3概観

合金A-286 （Fe25Ni 15Cr）はモリブデン(Mo)、チタニウムの(Ti)、アルミニウム(Al)、バナジウム（v）および跡のほう素との（b）統合された増強鉄によって基づくオーステナイトの沈殿物によって補強される鉄ニッケル クロムの高温合金です。それに650℃の下で高い降伏強さおよび耐久性があるおよびクリープ強さがあり、よいがありま可塑性および満足な溶接の性能を機械で造ります。また合金A-286は1300°F （704°C）まで温度のよい強さおよび酸化抵抗のために特に知られています。

合金A-286に650℃の下で高い降伏強さ、耐久性があるおよびクリープ強さがあり、よいがありま可塑性および満足な溶接の性能を機械で造ります。

A-286は一種の酸化への高温強さそして高温抵抗の合金です。

合金A-286の特徴

●のよい切削加工性

●の優秀な製作の特徴

●の800°Cまでのよい酸化抵抗

●はreefingか、または真空の誘導の溶けることAODによって作り出すことができます

●の延長高温露出の間のよいクリープ破裂の強さ

厳しく冷たい変形の後でさえも非磁気●

ノッチを付けられたセクションの●の高い延性

●の非常に高い耐食性

水溶液の適当な腐食の適用のためによい●

●の年齢焼入性による高い機械特性

●の延長高温露出の間のよいクリープ破裂の強さ

700°Cまでよく保たれる●の高い強さ



4適用

それは航空エンジンそして産業ガスタービンの部品の製造で広く利用されています、タービン・ブレード、アフターバーナー、締める物、等のような、およびまた、また航空エンジンの高温忍耐の部品として、長期操作のための650℃の下にあるタービン ディスクのような使用される自動車用機関で広く利用された。

合金A-286はまた熱および圧力のハイ レベルが要因の沖合いの石油およびガス工業で非常に普及しています。合金はさまざまな形の変形プロダクトを、ディスクのような、鍛造材、版、棒、ワイヤーおよびリング、等作り出すことができます。

それはまた自動車のエンジンおよび多岐管の部品と沖合いの石油およびガス工業で熱および圧力のハイ レベルに応じて締める物の塗布のために使用されます。

優秀な合金A-286は合金A-286に基づいて開発されます。合金の純度が改善される限り、ガス内容は限られています、低い融点の要素の内容は管理されて、熱処理システムは、熱強さ調節され、合金の長期性能は改善することができます。

典型的な適用は含んでいます

ポンプ及び高圧部品

他の発電の部品

源泉、X-masの木及び多岐管（incl。管のハンガーは）、ボップを踊ります

流れ線及びコネクター

弁及びアクチュエーター

化学製品工場（inclのためのComp。液化天然ガス、FGD、尿素、LDPE、等）

管状プロダクト、フランジ、付属品

鍛造材の適用

自動車のためのランプ/レンズ

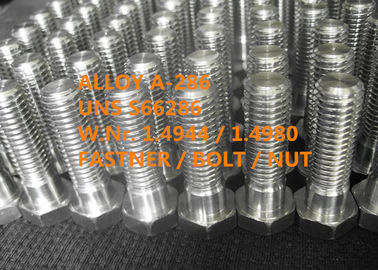

締める物、ボルト及びナット

タービンおよびエンジン部分（Aerosp）

タービンおよび圧縮機のための刃及びシャフト

産業圧縮機のためのComp.

蒸気弁

航空機の部品

非磁気低温低温学装置（- 423º F）

シャフト

圧縮機

バーナーの部品の後

石油およびガス工業の多様な部品

ジェット・エンジンの部品



5化学成分

Eelements

C

Mn

P

S

Si

Cr

NI

Mo

チタニウム

Al

V

B

Fe

DIN EN 10269

0.03 – 0.08

1.00 – 2.00

≤0.025

≤0.015

≤1.0

13.5 – 16.0

24.0 – 27.0

1.00 – 1.50

1.90 – 2.30

≤0.35

0.10 – 0.50

0.003 – 0.010

Bal.

VdTÜV Werkstoffblatt 435

≤0.08

≤2

≤0.03

≤0.03

≤1.0

13.5 – 16.0

24.0 – 27.0

1.00 – 1.50

1.9 – 2.3

≤0.35

0.10 – 0.50

0.003 – 0.010

Bal.

ASTM A453 等級660 A/B/C/D

≤0.08

≤2

≤0.04

≤0.03

≤1.0

13.5 – 16.0

24.0 – 27.0

1.00 – 1.50

1.90 – 2.35

≤0.35

0.10 – 0.50

0.001 – 0.010

Bal.



6つの物理的性質

密度:0.287 lb/in3 （7.94 g/cm3）

溶ける範囲:1371-1427°C （2500-2600°F）

剛性率（G）の係数:70°F （20°C）:11.2 x 103 ksi （77.0 GPa）

熱伝導性:88のBtuin/ft2hr °F、（12.7 W/m-K）

平均比熱:0.1100 Btu/lb/°F （104に1299°F）

磁気透磁率

扱われる解決:1.0100Mu

扱われ、老化する解決:1.0070Mu



7つの機械特性

室温の典型的な機械特性

プロダクト	抗張σb/MPa	収穫のσ0.2 /MPa	延長δ5/%	硬度HBS
HR棒、造られた棒	≥930	/	≤20	255-321
CR棒	≥900	≥590	≤15	255-321
HRの版	≥885	/	≤20	/
CRの版	≥885	/	≤20	/
ディスク	≥930	≥620	≤20	255-321



典型的な弁の熱い硬度データ

温度		ロックウェルC硬度	最終的な引張強さ		0.2%の降伏強さ
°F	°C		ksi	MPa	ksi	MPa
部屋		30-35	155	1069	100	689
1000	538	32-33	131	903	87	600
1100	593	29-30	122	841	90	621
1200	649	28-29	103	710	88	607
1300	704	26-27	86	593	86	593
1400	760	18-20	64	441	62	427
1500	816	10-15	36	248	33	228



圧力の破裂

合金A-286の合金は高温の強さに抗するように設計されています。

1325°Fで老化する材料の典型的なクリープの強さおよび圧力の破裂の強さ（718°C）は次示されています。

温度		破裂のための圧力
°F	°C	100時間		3Dの延長%の	1000時間		%の4Dの延長
		Ksi	Mpa		Ksi	Mpa
1000	538	99 Ksi	683 Mpa	3%	88 Ksi	607 Mpa	3%
1100の°F	593 °C	81.5 Ksi	562 Mpa	3%	71.5 Ksi	493 Mpa	3%
1200の°F	639 °C	61 Ksi	421 Mpa	5%	46 Ksi	317 Mpa	8.50%
1300の°F	704 °C	44.5 Ksi	307 Mpa	12%	29 Ksi	200 Mpa	30%
1350の°F	732 °C	35 Ksi	41 Mpa	29%	21 Ksi	145 Mpa	35%
1500の°F	816 °C	13 Ksi	90 Mpa	55%	7.7 Ksi	53 Mpa	–



クリープ強さ

温度		クリープのための圧力MPaの
°F	°C	100 hrsに付き0.5%	100 hrsの1.0%	1000 hrsに付き0.5%	1000 hrsの1.0%
1000	538	558	634	538	586
1100	593	524	552	469	483
1200	649	365	414	241	283
1300	704	207	245	/	/



Vノッチのcharpy衝撃強度

温度		ft-lb	J
°F	°C
-310	-190	57.0	77.3
-100	-73	68.0	92.2
70	21	64.0	86.8
400	204	59.0	80.0
800	427	51.5	69.8
1000	538	45.5	61.7
1100	593	44.0	59.7
1200	649	35.0	47.5
1300	704	44.0	59.7



8耐食性

合金A-286に多くの環境でオーステナイトのステンレス鋼と同じような耐食性があります。硫黄に露出されたときそれに高温でニッケル基盤の合金への優秀な耐食性が汚染しました大気をあります。この合金の耐食性は優秀なジェット・エンジン サービスで見つけられる多くの大気に対する1300まで°Fです（704 °C）。1800まで°F （982 °C）は、合金A-286の酸化抵抗310ステンレス鋼のそれと同等です。



9作業指示

熱い働くこと

合金A-286にオーステナイトのステンレス鋼と比べて同じようで熱い働く特性があります。それは1900/2050°Fの温度から転がるか、または造られます（1038/1121°C）短い浸る期間を使用して。それは熱い働くことの間にオーステナイトのステンレス鋼より変形に対してわずかに抵抗力があります。1700°F （927°C）の下で造らないで下さい。15-20%最低の減少は低い仕上げの温度と良い、均一結晶粒度を作り出すために結合されるべきです。解決によってアニールされる状態の合金A-286の形成適性はタイプ310ステンレス鋼に類似しています。

冷間加工

解決では扱われた状態、合金A-286は-引かれ、形作られて申し分なく冷たい場合もあります。それはタイプ316および310のようなステンレス鋼より幾分堅く、仕事急速に堅くなります。

切削加工性

24%のニッケルの内容、合金A-286が付いているオーステナイトのステンレス鋼ニッケル ベースの沈殿物堅くなる鋼鉄と比べてより機械で造り易いの鉄基盤の合金ですであることは。

合金A-286の切削加工性はオーステナイトのステンレス鋼のとりわけステンレス鋼のタイプ310のそれに類似しています。合金A-286は通常十分に老化させたか、または部分的に老化させた状態で機械で造られます。

炭化物の挿入物用具は機械化の合金A-286のために一般的です。

一般に、高温合金は機械で造りステンレス鋼よりにくいです。但し、合金A-286がメンバーの鉄基盤の合金のグループは機械で造り合金718のようなニッケル基盤の沈殿物堅くなる等級か合金41のようなコバルト軸受け等級より易いです。炭化物の挿入物用具は可能な限り一般的です。



10熱処理

解決の処置

熱処理の2つの方法はこの合金のために提案されます:

（1） 1800°Fへの熱（982°C）は熱で、1時間を、それから急速に冷却します保持します。

（2） 1650°Fへの熱（899°C）は熱で、2時間を、それから急速に冷却します保持します。

老化することの後の高められた破裂の強さの最初の解決の治療法の結果、第2はよりよい延性およびより高い硬度で起因するが。

老化すること

1300/1400°Fへの熱（704/760°C）は熱で、12から16時間を保持しましたり、そして涼しい乾燥します。硬度はおよそ300 BHNです。

処置を堅くする2つの周期の沈殿物は1650°F （899°C）の解決の処置の後で時折指定されます。1300/1400°Fのこの処置（704/760°C）の16時間熱の把握は、それから1200°Fと涼しい乾燥します（649°C）は8から12時間熱で、握ります、ノッチの破裂の強さを改善するようにそして1650°F （899°C）解決の処置の延性および硬度の利点を得ている間涼しい空気は意図されています。



11比較優位

（1）研究の経験50年以上高温合金、耐食性の合金、精密合金、処理し難い合金、まれな金属および貴金属材料およびプロダクトで成長し。
（2） 6つは主実験室および口径測定の中心を示します。
（3）特許を取られた技術。
（4）優秀な性能。



12標準規格

合金A-286は石油およびガス サービスのためのNACE MR0175にリストされています。

継ぎ目が無い管及び管

AMS 5731/AMS 5732/AMS 5734/AMS 5737/AMS 5895



棒および棒

ASTM 453等級660のクラスAおよびB

ASTM 638等級660タイプ1および2の

ASTM A473/ASTM B564/ASME SA-638

SAE J467-A286

AMS 5726/AMS 5731/AMS 5732/AMS 5734/AMS 5735 /AMS 5736/AMS 5737/AMS 5853/AMS 5895

GEB50T1181/GEB50T12/GEB50T81

GEC50TF78/GEC50TF27/GEC50TF20

AECMA Pr EN 2171/AECMA Pr EN 2119/AECMA Pr EN 2173

BS HR 51/BS HR 52/BS HR 560

DTD 5076

EZ 6NCT25-15



版、シートおよびストリップ

ASTM B670/ASTM B906
AMS 5525/AMS 5858

GEB50T1181/GEB50T12/GEB50T81

AECMA Pr EN 2175/AECMA Pr EN 2417



ワイヤー

AMS 5726/AMS 5731/AMS 5732/AMS 5734/AMS 5737/AMS 5805/AMS 5853/AMS 5895



鍛造材

AMS 5731/AMS 5732/AMS 5734/AMS 5737/AMS 5895

GEB50T12/GEB50T81

AECMA Pr EN 2172/AECMA Pr EN 2399



13のビジネス言葉

最低順序量	2メートル トン
価格	交渉可能
包装の細部	水は、耐航性のある輸送、非燻蒸の木箱またはパレット防ぎます
印	順序によって
受渡し時間	90-120日
支払の言葉	T/T、一覧でL/C、D/P
供給の能力	1000メートル トン/月
