|
商品の詳細:
|
| 材料: | ステンレス鋼17-4PH、S17400のSU 630の造られた空 | 分類: | Martensitic沈殿物によって堅くされるステンレス鋼 |
|---|---|---|---|
| 引張強さ: | 1100~1300MPa | ||
| ハイライト: | ステンレス鋼の17-4PH継ぎ目が無い管,ステンレス鋼を堅くするMartensitic沈殿物,17-4PHは継ぎ目が無い管を造った |
||
1つのプロダクト

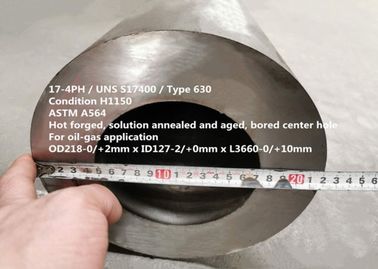

Martensitic沈殿物はステンレス鋼17-4PH （状態H1100、H1150等）を、SUS630のS17400厚い壁厚さの造られた継ぎ目が無い管堅くしました
2つの等量の指定
0Cr17Ni4Cu4Nb （GB/T）、AISI630 （ASTM）、W.Nr。1.4542、X5CrNiCuNb16-4 （DIN）
3適用
（1）オイルガス
（2）石油化学製品
4概観
17-4PHは要求耐食性の適当なレベルと共におよび硬度に使用するmartensiticステンレス鋼を堅くするクロム ニッケル銅の沈殿物高力適用です。高力およそ600℉ （316℃）に維持されます。この合金は複数の指定の等級かタイプ630と示されます。
17-4PHはアニールされた状態の構造でmartensitic、合金の銅の含んでいる段階を沈殿させる低温の処置によって更に増強されます。家族を堅くする沈殿物の多くの合金と比較してS17400合金は簡単な熱処理を要求します;望まれる強さおよび靭性の組合せによって1150℉ （621℃）に範囲900℉ （482℃）の温度で行なわれる1つのステップ プロセス。特性の広い範囲はこの1つのステップ熱処理によって作り出すことができます。900℉ （482℃）範囲の熱処理はわずかに合金のそれよりより少しがS17700かS15700を好むが、高力を作り出します。ステンレス鋼を堅くする後の沈殿物は一般により多くのステップが熱処理を完了するように要求します。
5化学成分（wt %）:
| Fe | NI | Nb | Cr | CU | Mo | Ta |
| Bal. | 3.0-5.0 | 5xC-0.45 | 15.5-17.5 | 3.0-5.0 | ≤0.60 | ≤0.45 |
| C | Mn | Si | P | S | Nb+Ta | |
| ≤0.07 | ≤1.00 | ≤0.70 | ≤0.035 | ≤0.030 | 0.15-0.45 |
6つの物理的な定数
密度:7.86 g/cmの³ （0.284 lb/inの³）
融点:1400-1440℃
7機械特性
室温の抗張特性は900℉ （482℃）の熱処理とに範囲1150℉ （621℃）大幅に変わることができます。次示されている価値は熱処理を堅くするさまざまな沈殿物のために、また1950℉ （1066℃）解決の熱処理のために期待されるかもしれない典型的な室温の特性です。
| 条件 | A | H900 | H1075 | H1150 | |
| 0.2%のオフセットの降伏強さ | ksi | 110 | 180 | 135 | 125 |
| MPa | 760 | 1,240 | 930 | 860 | |
| 最終的な引張強さ | ksi | 150 | 195 | 155 | 145 |
| MPa | 1,030 | 1,340 | 1,070 | 1,000 | |
| 延長（2"のパーセント） | 8 | 10 | 10 | 10 | |
| 硬度のロックウェルCスケール |
最高38。 （最高363HB。） |
40-47 （388-444HB） |
33-39 （311-376HB） |
28-37 （277-352HB） |
|
8耐食性
17-4PHに他のどの標準によって堅くされるステンレス鋼への優秀な耐食性もあります。
テストは17-4PHの耐食性がほとんどの媒体のタイプ304ステンレス鋼のそれと対等であることを示しました。一般に、17-4PH合金の耐食性はhardenable 400のシリーズ ステンレス鋼のそれより優秀です。ステンレス鋼を堅くするように他の沈殿物と17-4PHは最大強度で応力腐食割れにより敏感です。その結果、塩化物の応力腐食割れが可能性である適用に、材料は意図されていた最終用途と互換性がある最も低い硬度を作り出すために堅くなる沈殿物べきです。これは適した最低の特性を作り出す高温で扱う熱によってされます。
アニールされた状態の材料はサービスに一般に入るべきではないです。この条件では、材料にuntemperedマルテンサイトの構造があり、老化させた材料よりより少なく延性があります。untemperedマルテンサイトは予測不可能な脆性破壊に応じてあるかもしれません。腐食性の環境では、untemperedマルテンサイトは熱処理を堅くする沈殿物の1つがあった材料より水素ぜい化のような脆化現象に敏感です。同様に、untemperedマルテンサイトはマルテンサイトが和らげられた材料より応力腐食割れ塩化物のに敏感です。
この合金は静的な海水の腐食かひびの腐食に敏感です。
それにpetrochemicalm、食品加工および製紙業で腐食への同じ抵抗がので304L等級あります。
9酸化抵抗
17-4PHの酸化抵抗はタイプ430のそれよりタイプ410のような12%クロムの合金のそれより優秀、しかしわずかに劣ったです。堅くなる沈殿物は表面の酸化を作り出します。
10熱処理
17-4PHはアニールされた状態で供給されます。これはまた解決熱と呼ばれます-扱われた状態、か状態A. Annealingは1950℉ （1065℃）へのおよそ1900℉ （1040℃）で扱い、室温に冷却する熱によって行なわれます。この条件では、材料はmartensitic構造を所有しています。martensitic構造として、17-4PH合金はアニールされた状態の比較的高力そして硬度を所有しています。材料の強さそして硬度は一般に老化させた状態上のH1150で幾分より低いです。
ステンレス鋼を堅くする17-4PH沈殿物に使用する熱処理は次要約されます。
| 条件 | 温度 | 時間 |
| H900 | 900±10℉ （482±5℃） | ± 60 min.の5 min。 |
| H925 | 925±10℉ （496±5℃） | ± 4 hrsの0.25 hr |
| H1025 | 1025±10℉ （552±5℃） | ± 4 hrsの0.25 hr |
| H1075 | 1075±10℉ （579±5℃） | ± 4 hrsの0.25 hr |
| H1100 | 1100±10℉ （593±5℃） | ± 4 hrsの0.25 hr |
| H1150 | 1150±10℉ （621±5℃） | ± 4 hrsの0.25 hr |
| SA693からの条件H1150-M | 1400±10℉ （760±5℃） 2 Hours+ 1150±10℉ 4時間 | |
11プロセス
鍛造材の→の荒い機械化の→の解決のアニーリングの→の老化の→の中心の穴の退屈な→のテスト及び点検
12のプロダクト容量
OD:120-300のmm
ID:50-200のmm
長さ:500-10,000mm
直線性:≤1mm/m
表面:機械で造られる荒い
13標準規格
SAE AMS 5643R
ASTM A564
14のビジネス言葉
| 最低順序量 | 交渉可能 |
| 価格 | 交渉可能 |
| 包装の細部 | 水は、耐航性のある輸送、プラスチックの箱防ぎます |
| 印 | 順序によって |
| 受渡し時間 | 30-60日 |
| 支払の言葉 | T/T、一覧でL/C、D/P |
| 供給の能力 | 1000メートル トン/月 |
コンタクトパーソン: Mr. lian
電話番号: 86-13913685671
ファックス: 86-510-86181887
