商品の詳細:
|
| 材料: | UNS S17700の半オーステナイト クロム ニッケル アルミニウム沈殿物堅くなるステンレス鋼 | ||
|---|---|---|---|
| ハイライト: | オーステナイトのステンレス鋼の合金,高性能の超合金,AISI 631の特別な合金 |
||
ステンレス製の伸縮性がある要素、エンジン推圧単位の部品、船シャフトのためのUNS S17700 （17-7PH、AISI 631）半プロダクト
1つのプロダクト
ステンレス製の伸縮性がある要素、エンジン推圧単位の部品、船シャフト等のためのUNS S17700 （17-7PH、AISI 631）半プロダクト。

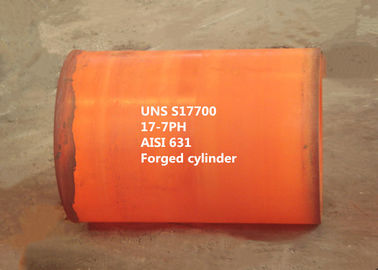

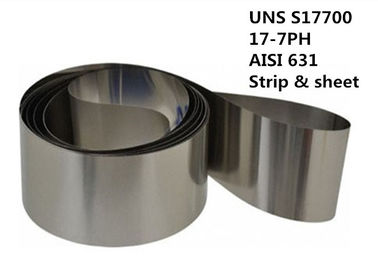

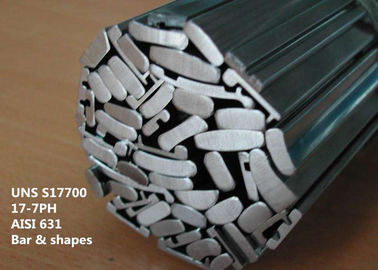

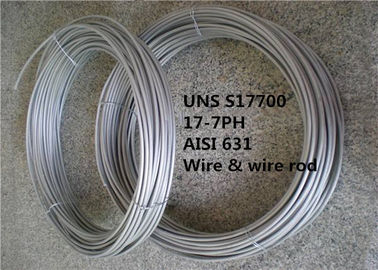

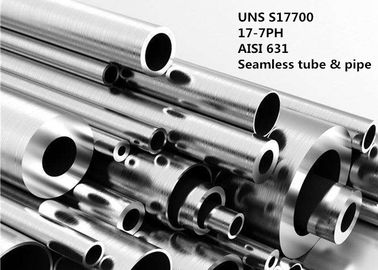

UNS S17700は版、シート、ストリップ、管、管、棒（円形、平たい箱、六角形、正方形、形）、ワイヤー（プロフィール、円形、平たい箱、正方形）、鍛造材、等としてプロダクト形態で利用できる。
2同等の指定
07Cr17Ni7Al （GB/T）、17-7PH、AISI 631 （ASTM）、SU 631 （JIS）、W.Nr。1.4568、ATI 17-7™
3適用
UNS S17700は大気および宇宙空間にうってつけ貴重な特性の組合せを特に多くの高力ばねのタイプ適用要求提供し。
この特別な合金はまた600°F （316°C）まで温度で平らなばね、ベルビル（円錐ばね）の洗濯機、ステンレス製の伸縮性がある要素、アイレット、クリップ、外科部品、刃、ふいご、蜜蜂の巣、エンジン推圧単位の部品、膜、船シャフト、圧縮機ディスクおよびひずみゲージのために形成適性、高力およびよい耐食性、また優秀な特性要求する他の適用に利点を提供する。
4概観
S17700ステンレス鋼は熱処理に高力および硬度、優秀な疲労特性、よい耐食性および最低のゆがみ提供する半オーステナイト クロム ニッケル アルミニウム沈殿物堅くなるステンレス鋼である。それはアニールされた状態で容易に形作られたり、そして高力レベルに簡単な熱処理によって状態RH 950およびTH 1050に堅くなった。状態CH 900の特別に高力は限られた延性および実行可能性が許されている多くの利点がある。
heat-treated状態では、この合金は900°F （482°C）まで温度で例外的な機械特性を提供する。両方の条件のTH 1050およびRH 950のその耐食性はhardenableクロムのタイプのそれより優秀である。ある環境では、耐食性はことオーステナイトのクロムのニッケルのステンレス鋼の近づく。状態CH 900では、全面腐食の抵抗はタイプ304のそれと対等である。製造の練習はステンレス鋼がこの材料に使用することができる他のクロム ニッケルのために推薦した。
循環圧力に応じて標準的な精製のプロシージャによって、真空アークであるかまたは再溶解するエレクトロスラグによってが疲労への抵抗のなお一層の増加のために利用できるそれらの適用のための材料、作り出される材料に加えて。
5化学成分（wt %）:
| Fe | NI | Al | Cr | CU | C | Mn | Si | P | S |
| バランス | 6.50-7.75 | 0.75-1.50 | 16.0-18.0 | ≤0.50 | ≤0.09 | ≤1.00 | ≤1.00 | ≤0.040 | ≤0.030 |
6物理的性質
| 物理的性質 | 条件 | ||||
| TH 1050 | RH 950 | CH 900 | |||
| 密度 | /in3 lbsの。（g/cm3） | 0.282 （7.81） | 0.276 （7.65） | 0.276 （7.65） | 0.277 （267） |
| 弾性係数 | ksi。（GPa） | – | 29.0 x 103 （200） | 29.0 x 103 （200） | – |
| 電気抵抗 | µΩ•cm | 80 | 82 | 83 | 83 |
| 磁気透磁率 H/m |
@ 25エルステッド | 1.4 – 3.4 | 132 – 194 | 82 – 88 | – |
| @ 50エルステッド | 1.4 – 3.6 | 120 – 167 | 113 – 130 | – | |
| @ 100エルステッド | 1.4 – 3.5 | 80 – 99 | 75 – 87 | 70 | |
| @ 200エルステッド | 1.4 – 3.2 | 46 – 55 | 44 – 52 | 43.5 | |
| 最高 | 1.4 – 3.6 | 134 – 208 | 119 – 135 | 125 | |
| 熱伝導性、 BTU/hr./ft2./°F （W/m/K） |
300 °F （149 °C） | – | 117 （16.9） | 117 （米国東部標準時刻） （16.9） | 114 （16.4） |
| 500 °F （260 °C） | – | 128 （18.5） | 128 （米国東部標準時刻） （18.5） | 127 （18.3） | |
| 840 °F （449 °C） | – | 146 （21.1） | 146 （米国東部標準時刻） （21.1） | 150 （21.6） | |
| 900 °F （482 °C） | – | 146 （21.1） | 146 （米国東部標準時刻） （21.1） | 151 （21.8） | |
| 中間の熱膨張率 。/in。/°F （μm/m/K） |
70 – 200 °F （21 – 93 °C） |
8.5 x 10-6 （15.3） | 5.6 x 10-6 （10.1） | 5.7 x 10-6 （10.3） | 6.1 （11.0） |
| 70 – 400 °F （21 – 204 °C） |
9.0 x 10-6 （16.2） | 6.1 x 10-6 （11.0） | 6.6 x 10-6 （11.9） | 6.2 （11.2） | |
| 70 – 600 °F （21 – 316 °C） |
9.5 x 10-6 （17.1） | 6.3 x 10-6 （11.3） | 6.8 x 10-6 （12.2） | 6.4 （11.5） | |
| 70 – 800 °F （21 – 427 °C） |
9.6 x 10-6 （16.0） | 6.6 x 10-6 （11.9） | 6.9 x 10-6 （12.4） | 6.6 （11.9） | |
7つの機械特性
典型的な室温の機械特性
| 特性 | 条件 | |||||||||||||||
| T | TH 1050 | 1750 | R 100 | RH 950 | C | CH 900 | ||||||||||
| UTSのksi。（MPa） | 120 | （827） | 145 | （1000） | 200 | （1379） | 133 | （917） | 175 | （1207） | 230 | （1586） | 230 | （1586） | 295 | （2034年） |
| 0.2% YSのksi。（MPa） | 45 | （310） | 100 | （690） | 185 | （1276） | 42 | （290） | 115 | （793） | 210 | （1448） | 190 | （1310） | 275 | （1896） |
| 2"の延長% | 35 | 9 | 8 | 19 | 9 | 7 | 5 | 2 | ||||||||
| ロックウェル硬度 | B85 | C31 | C43 | B85 | C37 | C48 | C44 | C52 | ||||||||
8耐食性
条件のTH 1050およびRH 950のS17700ステンレス鋼の耐食性は一般に標準的なhardenableクロムのタイプのタイプ410、420および431のようなステンレス鋼のそれより優秀ですが、クロム ニッケルのタイプ304かなりない。状態CH 900の耐食性はほとんどの環境のタイプ304ステンレス鋼のそれに近づく。
海洋の環境の応力亀裂
沈殿物堅くなるステンレス鋼は、hardenableクロムのステンレス鋼のような応力腐食割れに応じて、ある腐食性の環境に重点を置かれ、露出されたときあるかもしれない。傾向は抗張圧力のステンレス鋼、硬度、レベルおよび環境のタイプと関連している。
合金を堅くする海洋の大気82フィート（m） 2点の荷を積まれた橋脚ビーム標本で沈殿物の応力亀裂テストはを使用して水線からの25行なわれた。
データはここにであるテストされた材料の実益の強さの50そして75%のストレス度で露出された多数の標本の結果報告した。テスト標本はinに0.050だった。（0.127 mm）条件にTH 1050およびRH 950を扱われる厚い熱-。状態CH 900の標本はinに0.041だった。（1.04 mm）厚い。すべての標本の長い次元は転がり方向へ切られた横断だった。
さまざまなheat-treated条件を比較するとき、データはS17700ステンレス鋼に状態CH 900の応力亀裂を最も大きい抵抗があることを示す。同様に、条件のTH 1050は、が状態CH 900より幾分より少なく抵抗力がある応力亀裂を、状態RH 950より抵抗力があるようである。
表8-1はテスト データを要約したものだ。さらに、穏やかな産業大気で、標本は730日の露出後に降伏強さの90%で壊れなかった重点を置いた。
沿岸露出の圧力割れるテストの表8-1の概要
| 熱処理 | 0.2%の降伏強さの50%で重点を置かれる | 0.2%の降伏強さの50%で重点を置かれる | ||||
| 圧力、ksi。（MPa） | 失敗への幾日 | 範囲日 | 圧力、ksi。（MPa） | 失敗への幾日 | 範囲日 | |
| TH 1050 | 100.8 （694） | 746日の失敗無し | – | 151.3 （1043） | 100 （2） ** | 82 – 118 *** |
| TH 1050 | 89.0 （614） | 746日の失敗無し | – | 133.6 （921） | 746日の失敗無し | – |
| RH 950 | 111.6 （769） | 30.2 | 16 – 49 | 167.5 （1154） | 7.4 | 6 – 10 |
| RH 950 | 110.2 （759） | 116(1) ** | – | 165.4 （1141） | 51.6 | 26 – 71 |
| CH 900 | 142.8 （986） | 746日の失敗無し | – | 214.2 （1476） | 746日の失敗無し | – |
9熱処理
S17700ステンレス鋼は熱処理の3つの必要なステップを要求する:
1) オーステナイトの調節
2) マルテンサイトにオーステナイトを変形させる冷却
3) 沈殿物の堅くなること
標準的な熱処理
それは状態A扱う熱のプロシージャをに状態のTH 1050およびRH 950の材料を示す。
状態A
アニールする内部プロセスのために（製造所のアニーリング）、合金は1950年の±に25°F （それぞれ0.1の3分の1066の± 14°C） inに熱されるべきである。（2.5 mm）厚さおよび空気の冷却した。この処置は付加的なデッサンか形成を取ることができるために冷た働かせた材料の延性を元通りにするように要求されるかもしれない。最も形作られてまたは引き分けの部品が要求しないが
のアニーリング前の再アニーリングは堅くなるひどく形作られたか、または引かれた部品でTH熱処理への完全な応答が要求されれば1050を調節するために扱われる熱-であるために要求される。アニーリングはRH 950の熱処理の場合には不必要である。
条件Aからの条件のTH 1050へのプロシージャ
条件Aからの条件RH 950へのプロシージャ
条件Aからの状態CH 900へのプロシージャ
10形成適性
状態AのS17700ステンレス鋼は301をタイプするために対等に形作ることができる。それは急速に堅くなり、深いデッサンまたは複雑な部品の形成の中間アニーリングを要求するかもしれない働く。Springbackはタイプ301のそれに類似している。
この合金は状態C.で非常に堅く、強い。従って、そのような材料のための製作の技術は使用されなければならない。
11標準規格
AMS 5528のシート、ストリップおよび版
転がるAMS 5529のシートおよびストリップ冷たい
AMS 5568の溶接された管
AMS 5644の棒および鍛造材
AMS 5678ワイヤー
AMS 5824の溶接ワイヤ
ASTM A313のばねワイヤー
flat-rolledステンレス製およびheatresisting鋼板、シートおよびストリップのためのASTM A480/ASME SA480の一般要求事項
ステンレス鋼の棒、鋼片および鍛造材のためのASTM A484/ASME SA484の一般要求事項
ASTM A564/ASTM SA564の棒、ワイヤーおよび形
ASTM A579 Forings
ASTM A693/ASME SA693のシート、鋼板
ASTM A705/ASME SA705の年齢堅くなるステンレス鋼の鍛造材
MIL-S25043
12比較優位
（1）研究の経験50年以上および高温合金、耐食性の合金、精密合金、処理し難い合金、まれな金属および貴金属材料およびプロダクトで成長するため。
（2） 6つの州のキーの実験室および口径測定の中心。
（3）特許を取られた技術。
（4）超純度の製錬プロセス:VIM + IG-ESR + VAR
（5）優秀な高性能。
13のビジネス言葉
| 最低順序量 | 交渉可能 |
| 価格 | 交渉可能 |
| 包装の細部 | 水は、耐航性のある輸送、製造所の輸出標準的なパッキング防ぐ |
| 印 | 順序によって |
| 受渡し時間 | 60-90日 |
| 支払の言葉 | T/T、一覧でL/C、D/P |
| 供給の能力 | 1ヶ月あたりの300メートル トン |
