|
商品の詳細:
|
| 材料: | UNS S31653の316LN-IGステンレス鋼 | ||
|---|---|---|---|
| ハイライト: | 高性能の超合金,防蝕合金 |
||
ITERのための316LN-IGステンレス鋼の鍛造材そして低下鍛造材はシステムの一面をおおいます
プロダクト

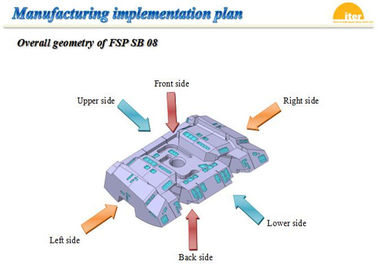

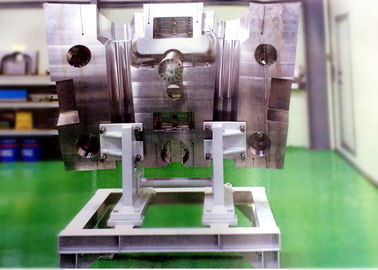

国際的な熱核実験原子炉(ITER)の総括的なシステムのための316LN-IGステンレス鋼の鍛造材そして低下鍛造材
同等の指定
UNS S31653、022Cr17Ni12Mo2N、W.Nr.1.4404、1.4432、X2CrNiMo17-12-2
標準規格
ITER_D_G2VF8B V1.1
圧力、パート1為にEN 10222-1の鋼鉄鍛造材:開いた鍛造材のための一般要求事項は死にます
EN ISO 6892-1の金属材料、抗張テスト、パート1:室温のテストの方法
EN ISO 6892-2の金属材料、抗張テスト、パート２:高温のテストの方法
鋼鉄鍛造材、部4のEN 10228-4の非破壊的なテスト:オーステナイトの超音波テスト
そしてオーステナイト フェライトのステンレス鋼の鍛造材
鋼鉄鍛造材、パート２のEN 10228-2の非破壊的なテスト:鋭いテスト
EN 10204の金属プロダクト:タイプの点検文書
明白な結晶粒度のEN ISO 643の鋼鉄micrographic決定
ASTM E 45鋼鉄の包含の内容を定めるための標準的なテスト方法
ASTM A342微弱に磁気材料の透磁率のための標準的なテスト方法
化学成分（wt %）
| C | NI | Co | Cr | Mo | Nb | B | Ta |
| ≤0.03 | 12.0-12.5 | ≤0.05 | 17.0-18.0 | 2.30-2.70 | ≤0.10 | ≤0.0010 | ≤0.01 |
| CU | チタニウム | Mn | Si | P | S | N | |
| 0.30 | ≤0.10 | 1.60-2.00 | ≤0.50 | ≤0.025 | ≤0.010 | 0.060-0.080 |
亜鉄酸塩の内容および磁気透磁率
Pryceおよびアンドリュース（図RMC 1341.2、セクション3、RCC-MR 2007年）によって変更されたSchaefflerの図表を使用して評価された亜鉄酸塩の内容は0.5%よりより少しです。
終了する鍛造材の相対的な磁気透磁率は解決のアニーリングの後で室温で測定されます。測定された価値はテスト方法2によって80000A/m （1000Oe）上のの分野のための1.03に低いですよりまたは同輩またはASTM A342の方法3によって低いμの透磁率の表示器と測定されて。
ロットごとの1つの標本は機械テスト標本の近くの位置から取られます。
他の物理的な方法（例えばpermascope、magnetoscope、等）となされる測定は提案される口径測定についての器具のタイプおよび商標および情報について提供しました情報を供給されます受け入れることができます。これらの方法のために1つのテストは鍛造材ごとに要求されます。
構造
micrographic検査は、写真と、延長の主要な方向に行われた平行です。構造は同質でなければなりません。
（1）結晶粒度
EN ISO 643等しいですか3.以上に従って定められた結晶粒度数は。決定は機械テスト標本のすぐ近くから取られるテスト サンプルで行われます。
（2）非金属包含
量および定義はITERの真空の手引の条件を満たします;定義は標準的なASTM E45-10に会います: Microinclusions （顕微鏡的なテスト方法によって探索可能な固有の包含）:方法DはASTM E45-10の適当です。厳格のレベル番号はD.の包含のタイプA、BおよびCおよび最高で1.5のための最高で1です。
配達状態

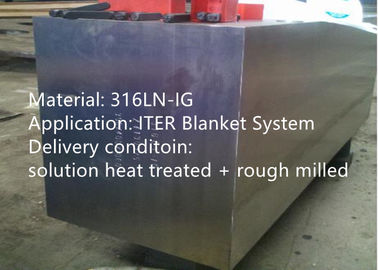

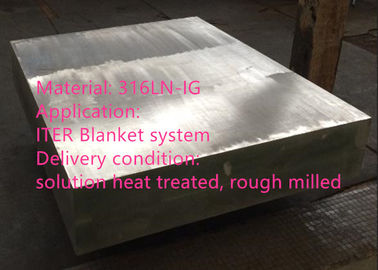

解決熱-扱われた状態およびように渡されたプロフィールに機械で造られて。
抗張特性
| 温度の℃をテストして下さい | 引張強さMPa | 降伏強さ（0.2%の）分MPa | 延長（5d）最低の% |
| 部屋 | 525 -700 | ≥220 | ≥45 |
| 250 | ≥415 | ≥135 | - |
浸透の検査
各鍛造材の100%の液体浸透点検はEN 10228-2の条件に従って引き受けられます。ITERによって承認される液体浸透の使用はITERの真空の手引でで指定どおりに必須です。
容積測定の検査
各プロダクトの超音波点検の100%はEN 10228に従って提供されます:部4。厚さによって決まる標準的なEN 10228-4で定義された合格基準はそれらです。質のクラス3は構造適用に使用する鍛造材のために採用されます。
この検査は部品のプロフィールが満足なテスト性能を可能にする場合行われます。それは次の選択の順序で行われます:
- 最終の機械化の後
- 機械特性のための熱処理の後、それに続く機械化が行われるかどうか。
部品の全体の容積は超音波検査に応じてあります。標準的なEN 10228-4の§12.4で定義された100%のスキャンの適用範囲は行われます。
考慮された範囲および正常な調査のための標準的なEN 10228-4によって定義された合格基準は検査される部品の厚さによって決まるそれらです。
比較優位:
（1）研究の経験50年以上高温合金、耐食性の合金、精密合金、処理し難い合金、まれな金属および貴金属材料およびプロダクトで成長し。
（2） 6つは主実験室および口径測定の中心を示します。
（3）何百ものパテントの技術。
（4） ITERの安定した働くことを保証して必要である優秀な質および性能。
（5） ITER中国による承認された信頼できる長期製造者。
ビジネス言葉
| 最低順序量 | 1部分 |
| 価格 | 交渉可能 |
| 包装の細部 | 水は、耐航性のある輸送、非燻蒸の木箱防ぎます |
| 印 | 順序によって |
| 受渡し時間 | 90-120日 |
| 支払の言葉 | T/T、一覧でL/C、D/P |
| 供給の能力 | 200メートル トン/月 |
コンタクトパーソン: Mr. lian
電話番号: 86-13913685671
ファックス: 86-510-86181887
