S20910 / クリーン エネルギーおよびオーシャニアリングのためのNitronic 50の管そして棒特別な合金

50 （S20910、Nitronic 50）管、ストリップ、および六角形棒、鍛造材、締める物、oceaneeringのためのワイヤーを合金にして下さい

1つのプロダクト

合金50の管、ストリップ、および六角形棒、鍛造材、締める物、oceaneering海洋の適用のためのワイヤー。

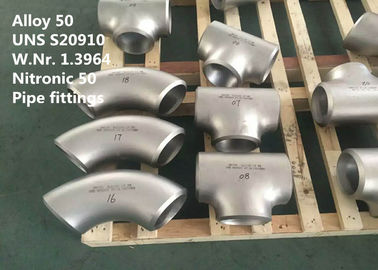

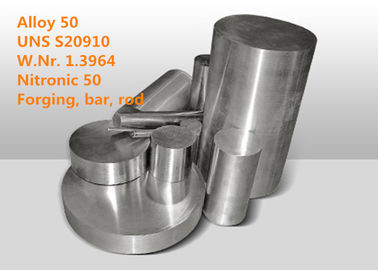

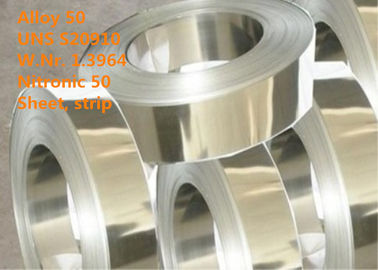

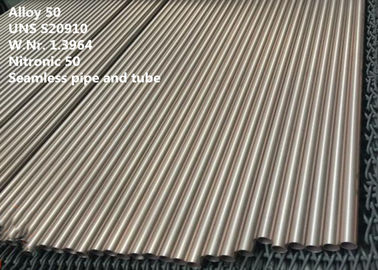

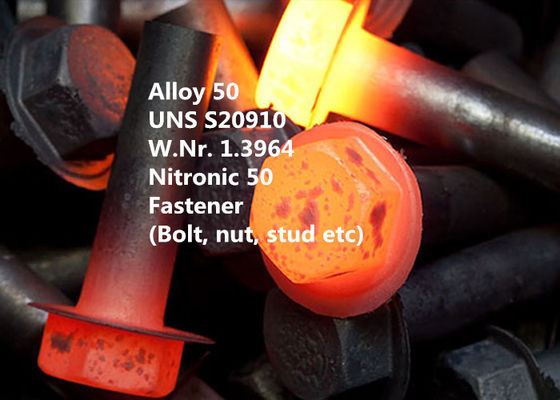

合金50は管としてプロダクト形態で利用できます、管、シート、ストリップ、版、および六角形棒、鍛造材、鍛造材の在庫、ワイヤーおよび締める物（ボルト、ナットはおよび等を散りばめます）。

2つの等量の指定

Nitronic® 50の合金XM-19/XM-19HS （ASTM）、UNS S20910、W.Nr。1.3964、X2CrNiMnMoNNb 21.16.5.3、Aquamet 22、B8R、B8RA、AWS 165、Marinox 22、CarTech® 22Cr-13Ni-5Mn、Fermonic® 50

3適用

Nitronic 50のステンレス鋼は企業の無数に有用、海兵隊員を含んで、食品加工、織物、パルプおよびペーパー、肥料リサイクルする、核燃料化学薬品、石油化学製品および石油です。

高力および優秀な耐食性の組合せはこの合金を、海洋ハードウェアshafting、熱交換器の部品のような部品を、ボートおよびポンプ スクリーンおよびワイヤー クロス、鎖、ケーブル、ばねおよび締める物、先を細くすることピン、弁、配管および付属品のポンプ、圧力容器、タンク、写真機材作るために適したようにします。

アニールされた状態のよりよい腐食そして二重降伏強さによるdownholeの装備に有用。

4概観

Nitronic 50は強さ、延性、靭性、耐食性およびfabricabilityの優秀な組合せを用いる窒素増強されたオーステナイトのステンレス鋼です。Nitronic 50はSS316/316LおよびSS317/317Lのような他の典型的なオーステナイトの等級より大きい耐食性を提供します。それは同じようなオーステナイトの等級のほぼ二重降伏強さがまた可能です。Nitronic 50のステンレス鋼の提供の降伏強さ3回316の。

特徴

上がる両方の非常によい機械特性（1200°F/649°C）および零下温度まで

ゼロ温度の最も積極的な状態の高いそして引く優秀な耐食性。

零下温度への厳しい冷間加工または露出の後でさえも低い磁気透磁率。

厳しい形成操作の後でさえもAmagnetic。

5化学成分（wt %）:

6物理的性質

密度:7.88 g/cm3 （0.285lb/in3）

溶ける範囲:1415-1450°C （2579-2624°F）

熱伝導性14 （W.m.K。）

比熱476のジュール（kg。K） （（0.11 Btu/lb/Deg F - [32-212のDeg F]）

Poissonsの比率:0.298

電気抵抗0.82 Ω mmの² /m

199 x 10 ³ N/mmの弾性係数² （28500 ksi）

剛性率の係数:78.9 kN/mm2 （11444 ksi）

磁気磁気特性非

7つの機械特性

降伏強さ0.2% （N/mm2） Min. 380

引張強さ（N/mm2） Min. 690

区域Min. 55の減少

延長Min. %の35

最高硬度(HB)。293

8耐食性

Nitronic 50のステンレス鋼は顕著な耐食性-タイプ316の316L、317および317L減り、酸化の酸、塩化物および多くのの凹む環境への目上の人--を提供します。特に、合金は凹むことへの抵抗の優秀なレベルを提供し、海水、テストのすきま腐食は静かな海水の9かの数か月後に完全に変化しないためにそれを示しました。65%の硝酸の沸騰と鉄の硫酸塩硫黄の酸（ASTM A262は、練習BおよびC）の粒界の攻撃への抵抗アニールされ、感光性を与えられた条件のために優秀です。他のオーステナイトのステンレス鋼のように、大工22Cr-13Ni-5Mnは、特定の条件下で、熱い塩化物の環境の圧力腐食のひびかもしれないです。合金はまた周囲温度で硫化応力亀裂へのよい抵抗を示します。それはNACE MR-01-75に、「ロックウェルC 35の最高の硬度の油田装置のための硫化応力腐食割れの抵抗力がある金属材料」含まれています。

多くの適用のため1950°F （1066°C）アニールされた状態は十分な耐食性および高力レベルを提供します。非常に腐食性媒体ではまたは材料がように溶接された状態で使用されるべきであるところ2050°F （1121°C）アニールされた状態は指定されるべきです。(HS)高力NITRONIC 50棒はshafting、ボルトで固定することのような適用のために有用でが、かなりすべての環境のアニールされた条件の耐食性を表わしません。

9作業指示

合金は溶接されて機械で造られるかもしれ、風邪正常なオーステナイトのステンレス鋼に使用する同じ装置を使用して働かせて。合金は強さ、延性、靭性、耐食性およびfabricabilityの組合せを表示します。

熱い働くこと

合金は先頭に立たれておよびひっくり返されて造る、つや出し、熱いことができます。2100/2200ºF （1150/1205ºC）の最初の鍛造材の温度は普通使用されます。中間温度への予熱は要求されません。鍛造材は割れることの危険なしで急速に冷却することができます。最もよい耐食性のために、造ることの後でアニールして下さい。

2000°Fへの熱は同等になるために、浸り、そして2150に熱し、そして熱い働く前に同等になります。

形成

技術を形作るすべての公有地はこの合金と使用することができます。Springbackは適切な形成力を選ぶとき標準的なausteniticsとより大きく、考慮に入れられるべきです。中間焼なましは圧力を取除くために推薦され合金の高い加工硬化率これに起因します。

冷間加工

合金は引き、曲がり、ひっくり返り、そして押すことによって形作られる風邪である場合もあります。高力および仕事堅くなる率のために、必要な力はタイプ302、304および316より幾分大きいです。高い仕事堅くなる率は強さを高めて時冷間加工有利である場合もあります;よい延性のすなわち、高い強さをより少ない減少と達成することができます。

焼きなまし

アニーリングは1950-2050ºF （1066-1121ºC）で、保持します急速な冷却に先行している20分を遂行されます。薄いセクションは通常セクション サイズによって水の空気そして重いセクションで、冷却されます。

ほとんどの適用のため、優秀な耐食性と共に機械特性の高レベルを提供するので1950年のF （1066のC）条件は選ばれるべきです。ように溶接された材料が強く腐食性媒体で使用されるべきである時2050年のF （1121のC）粒界の攻撃の可能性を最小にするために条件は指定されるべきです。

堅くなること

この合金を堅くすることは冷間加工を要求します。それは熱処置への露出と堅くなりません。

切削加工性

この合金にAISI 1212の約30%を評価する切削加工性があります。速度、穏健派の供給を緩和するために遅らせれば堅い用具は考慮されるべきです;用具は鋭い保たれなければなりません。破片は堅く、筋が多くがちです。破片のcurlersかブレーカは有用です。塩素で処理されたタイプのsulfurized切削液を、できれば使用して下さい。
低速、陽性は与え、豊富なresulphurized潤滑油はこの合金の機械化の成功に必要です。ステンレス製316か317と用いられるそれらに類似した速度および供給はここに適切です。すべての共通の機械化の練習はこの材料で使用することができます。破片は堅く、curlersかブレーカが使用されること筋が多く、それ推薦されます。

10標準規格

この合金はNACE MR-01-75に、「ロックウェルC 35の最高の硬度の油田装置のための硫化応力腐食割れの抵抗力がある金属材料」含まれています。

ASTM A182 （XM-19）

ASTM A193 （B8R、B8RA）

ASTM A194 （B8R、B8RA）

ASTM A213

ASTM A240 （XM-19）

ASTM A249 （XM-19）

ASTM A269 （XM-19）

ASTM A276

ASTM A312 （XM-19）

ASTM A336 （XM-19）

ASTM A403 （XM-19）

ASTM A412 （XM-19）

ASTM A479 （XM19）

ASTM A580 （XM-19）

ASTM A813 （TP XM-19）

ASTM F1314 （UNS S20910）

AMS 5861

AMS 5764

A5.9 ER209

NACE MR0175 （ISO 15156-3）

11比較優位

（1）研究の経験50年以上高温合金、耐食性の合金、精密合金、処理し難い合金、まれな金属および貴金属材料およびプロダクトで成長し。
（2） 6つは主実験室および口径測定の中心を示します。
（3）特許を取られた技術。

（4）超純度の製錬プロセス:VIM + IG-ESR + VAR

（5）優秀な高性能。
