|
商品の詳細:
|
| 材料: | UNS N07032のCarTech® 31Vの合金、Pyromet® 31V | ||
|---|---|---|---|
| ハイライト: | 高性能の合金,高力特別な合金 |
||
頑丈な内燃機関の排気弁のための31Vを（31V合金）合金にして下さい
プロダクト
頑丈な内燃機関の排気弁のための31Vを（31V合金）合金にして下さい。
同等の指定
UNS N07032のCarTechの® 31Vの合金、Pyromet® 31V
プロダクト形態

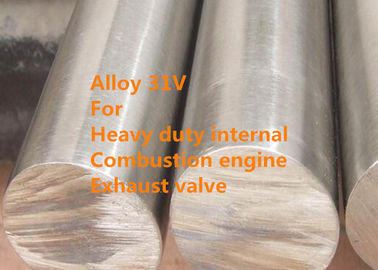

在庫等を造る丸棒、鍛造材。
適用
特性の優秀なバランスのために、合金31Vは急速な火の石炭の気化の単位の軍のガン バレル、ハードウェアおよび頑丈な内燃機関の排気弁を含む多くのデマンドが高い適用のための候補者と、して考慮されました。

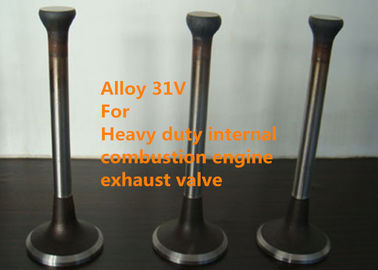

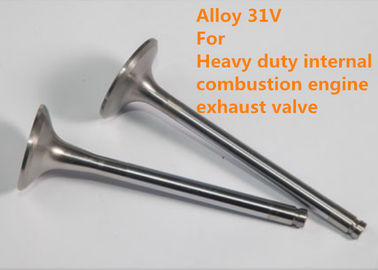

排気弁のスケッチ
排気弁の生産のプロシージャ
ヘッド ブランクおよび棒の→の摩擦溶接の→の荒い回るか、または粉砕ののヘッド空白の→の熱処理の→の電気暖房の動揺させる鍛造材を消して→の終わりの回転→は半良い固定長の→を切りま茎の→を終了する弁の→配達の茎の→ NDTをひく弁茎のクロムめっきの→の罰金ひきます

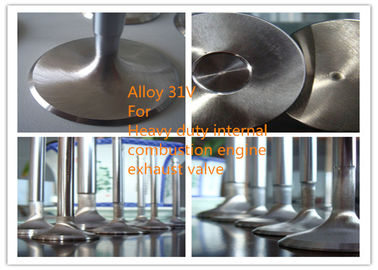

排気弁の表面状態

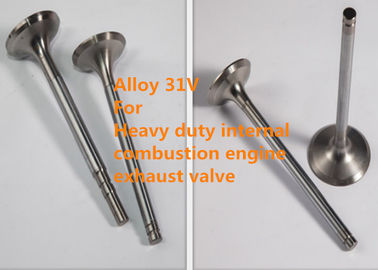

排気弁の生産の場所
概観
合金31Vは1500°F （816°C）高い温度への耐食性そして強さの珍しい組合せを所有しているsulfidationおよび防蝕沈殿物のhardenable合金です。
この合金はディーゼル機関サービスで見つけられるそれらのような熱いsulfidizing、酸化の環境へのよい抵抗、また深く酸っぱいガスおよび油井で見つけられるそれらのような酸っぱい環境を表示します。
化学成分（wt %）:
表1
| Fe | NI | B | Cr | チタニウム | Nb | Mo |
| バランス | 57.00 | 0.005 | 22.70 | 2.30 | 0.85 | 2.00 |
| C | Al | Mn | Si | P | S | |
| 0.04 | 1.30 | ≤0.20 | ≤0.20 | ≤0.015 | ≤0.010 |
物理的性質
密度:8.01 g/cmの³ （0.289 lb/inの³）
溶ける範囲:2250 - 2420°F （1232 - 1327°C）
機械特性
典型的な部屋および高温の機械特性
標本:（19mm）丸棒の0.75
熱処理:
2050°F （1121°C） 1時間、AC、で1550°F （843°C） 4時間、AC、1350°F （732°C） 4時間、AC扱われる1熱-
2050°F （1121°C） 1時間、AC、で1300°F （704°C） 24時間扱われる2熱-
1875°F （1024°C） 1時間、癒やされるオイルで1300°F （704°C） 24時間扱われる3熱-
| 熱処理 | 温度をテストして下さい | 0.2%の降伏強さ | 最終的な引張強さ | 4Dの延長%の | 区域の減少%の | |||
| °F | °C | ksi | MPa | ksi | MPa | |||
| 1 | 70 | 21 | 105 | 724 | 176 | 1214 | 25 | 27.4 |
| 2 | 70 | 21 | 100 | 690 | 166 | 1145 | 33.9 | 36.5 |
| 3 | 70 | 21 | 122 | 841 | 181 | 1248 | 30 | 38.5 |
| 1 | 1000 | 538 | 95 | 655 | 157 | 1083 | 19.2 | 30.6 |
| 2 | 1000 | 538 | 91 | 627 | 141 | 972 | 31.4 | 45.2 |
| 3 | 1000 | 538 | 108 | 745 | 155 | 1069 | 25.1 | 45.6 |
| 1 | 1200 | 649 | 94 | 648 | 153 | 1055 | 20 | 29.3 |
| 2 | 1200 | 649 | 92 | 634 | 139 | 958 | 22.8 | 33.7 |
| 3 | 1200 | 649 | 111 | 765 | 152 | 1048 | 18.5 | 25.2 |
| 1 | 1400 | 760 | 95 | 655 | 110 | 758 | 25 | 33.4 |
| 2 | 1400 | 760 | 82 | 565 | 112 | 772 | 23.8 | 25.2 |
| 1 | 1500 | 816 | 84 | 579 | 86 | 593 | 28.4 | 37.1 |
| 2 | 1500 | 816 | 79 | 544 | 94 | 648 | 24.6 | 30.6 |
耐食性
実験室のるつぼは10 CaSO4の混合物で高温sulfidationの攻撃に抗するために合金31Vの機能を査定することを目指されて遂行されました- 6 BaSO4 - 2 Na2SO4 - 1600°Fの1 Cテストします（871°C） 80時間まで。「Sulfidation比較テスト結果さまざまな合金」とよばれるハイパーリンクで示されている結果は合金31Vに破局的な攻撃に苦しんだ80A比較される優秀な抵抗があることを示しますおよび合金751のような商業ディーゼル弁の合金と。3つの合金にすべて1675°F （913°C）で鉛酸化物によって熱い腐食への優秀な抵抗があります。
1700°Fの90% Na2SO4/10% NaClの溶解した混合物合金751が破局的な攻撃に苦しむ間、（927°C）/100時間、合金31Vはわずかな攻撃だけ示しました。
実験室および分野の両方環境の評価は酸っぱい環境に油田の塗布のための硫化応力亀裂抵抗力がある材料として考察のための候補者として合金31Vを確立するために行なわれました。
比較テストは硫化水素と飽和する酸っぱくされた成っているNACE TM-01-77の解決のX-750 （酸っぱいサービスのための確立された合金）を合金にするために合金31Vが優秀であることを、deoxygenated酸っぱい塩水の解決から示しました。
1600°F （871°C）の比較sulficationの試験結果のさまざまな合金
| 合金 | 持続期間時間 | 減量g/dm2 |
| 合金80A | 5 | 1 |
| 30 | 72 | |
| 80 | 破局的（>100） | |
| 合金751 | 5 | 1 |
| 30 | 58 | |
| 80 | 破局的（>100） | |
| 合金31V | 5 | 0 |
| 30 | 1 | |
| 80 | 52 |
熱処理
解決の処置
より低い解決の温度、1875°F （1025°C）は幾分微粒子のサイズで、起因し、時々1200°F （649°C）の下で特性を最大限に活用するために雇われます。
年齢
解決によって扱われる在庫は製造工程の最適両立性のためのシングルまたはダブルの年齢を与えられるかもしれません。単一年齢周期は1300°Fです（704°C） 24時間、涼しい空気によって続かれて。二重年齢周期は1550/1600°Fからの範囲に安定の年齢を含めます（843/871°C） 4時間、涼しい空気1350°Fで最終的な年齢と、（732°C） 4時間、涼しい乾燥して下さい。
作業指示
熱い働くこと
1800/2100°F （980°/1150°C）の温度較差の内で働く合金31Vは熱い場合もあります。鍛造材の温度および摩擦熱集結の注意深い制御は維持されるべきです。
1800°Fの下の多量の変形（980°C）は避けるべきです。
鍛造材は冷却される空気またはファンであるかもしれません。癒やす水は大きいセクションのために、特に避けるべきです。
切削加工性
この合金の切削加工性は合金X-750のような他の鉄ニッケルの基盤の沈殿物によって堅くされる合金に類似しています。
合金は解決のアニールされたか、または年齢によって堅くされる状態で機械で造ることができます。工作機械は十分な力があり切断の速度は遅いですべきです。
チップ ブレーカおよび改善された終わりのよりよい破片の行為のために、年齢によって堅くされる状態で材料を使用して下さい。
比較優位:
（1）研究の経験50年以上高温合金、耐食性の合金、精密合金、処理し難い合金、まれな金属および貴金属材料およびプロダクトで成長し。
（2） 6つは主実験室および口径測定の中心を示します。
（3）パテントの技術。
（4）平均結晶粒度9またはより良い。
（5）高性能
ビジネス言葉
| 最低順序量 | 交渉可能 |
| 価格 | 交渉可能 |
| 包装の細部 | 水は、耐航性のある輸送、非燻蒸の木箱防ぎます |
| 印 | 順序によって |
| 受渡し時間 | 60-90日 |
| 支払の言葉 | T/T、一覧でL/C、D/P |
| 供給の能力 | 1ヶ月あたりの100メートル トン |
コンタクトパーソン: Mr. lian
電話番号: 86-13913685671
ファックス: 86-510-86181887
