商品の詳細:
|
名前: | 大気および宇宙空間および防衛のための特別な合金 | 同等の指定: | GH4105、W.Nr.2.4634、NiCo20Cr15MoAlTi (DIN)、HR3 (BS) |
---|---|---|---|
Fe: | ≤1.0 | Co: | 18.0-22.0 |
Cr: | 14.0-15.7 | Zr: | 0.070-0.15 |
ハイライト: | 高性能の超合金,防蝕合金,105の特別な合金を合金にしなさい |
超臨界超過熱タービン・ブレードのための合金105、Nimonic®の合金105、鍛造材、リング、締める物等
1つのプロダクト
超臨界超過熱タービン・ブレードのための合金105、Nimonic®の合金105、航空エンジンのタービン・ブレード、鍛造材、リング、ディスク、セクション、ボルトおよび締める物、等。
2同等の指定
GH4105、W.Nr.2.4634、NiCo20Cr15MoAlTi (DIN)、HR3 (BS)
3適用

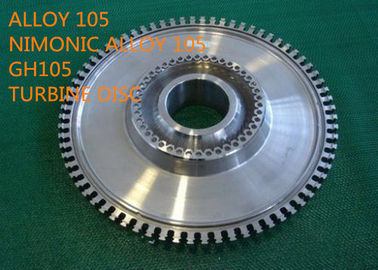

合金105は超臨界超過熱タービンの主高温部品のための熱タービン・ブレードのために、材料、ディスク、航空エンジンのタービン・ブレード、鍛造材、リング、セクション、ボルトおよび締める物、等使用される。
4化学成分(wt %):
Fe | NI | Co | Cr | チタニウム | CU | Mo | Zr |
≤1.0 | バランス | 18.0-22.0 | 14.0-15.7 | 1.18-1.50 | ≤0.20 | 4.5-5.5 | 0.070-0.15 |
C | Al | Mn | Si | P | S | B | |
0.05-0.17 | 4.5-4.90 | ≤0.40 | ≤0.25 | ≤0.015 | ≤0.010 | 0.003-0.010 |
5つの物理的な定数
密度:8.01 g/cmの³ (0.289 lb/inの³)
溶ける範囲:Liquidusの温度1345°Cの固相線の温度1290°C。
6機械特性
抗張特性:続いて造られる突き出された棒
次テーブルで与えられたデータは図1で図式で示し、2つは続いて3段階の熱処理の後で造られる突き出された棒のための抗張特性を表す。
耐力へのその後歪み速度0.005/min (室温で)、耐力への0.002/min (高温で)および0.1/min。
熱処理4 h/1150°C/AC + 16 h/1050-1065°C/AC + 16 h/850°C/AC
温度の°C | 0.1%の耐力 | 0.2%の耐力 | 引張強さ |
5.65の延長 √So、% |
区域の減少 % |
MPa | MPa | MPa | |||
20 | 796 | 827 | 1180 | 16 | 16 |
100 | 760 | 793 | 1185 | 21 | 24 |
200 | 745 | 774 | 1188 | 24 | 34 |
300 | 739 | 766 | 1162 | 20 | 24 |
400 | 732 | 763 | 1126 | 23 | 33 |
500 | 748 | 782 | 1148 | 23 | 31 |
600 | 735 | 769 | 1111 | 22 | 32 |
700 | 739 | 768 | 1075 | 26 | 33 |
800 | 680 | 714 | 836 | 24 | 34 |
900 | 390 | 411 | 491 | 28 | 38 |
1000 | 152 | 156 | 189 | 43 | 60 |
1100 | 28 | 31 | 56 | 132 | 99 |
図1熱処理4h/1150°C/AC + 16h/1050-1065°C/AC + 16h/850°C/AC
図2熱処理4h/1150°C/AC + 16h/1050-1065°C/AC + 16h/850°C/AC
7耐食性
空気の酸化
表7-1の連続的な暖房、100時間後の錆をとられた減量(mg/cmの²)の
800°C | 900°C | 950°C | 1000の°C | 1100の°C |
0.11 | 0.49 | 0.99 | 1.43 | 6.41 |
表7-2の断続的な暖房(24 hrs毎に室温に冷却する)、100時間後の錆をとられた減量(mg/cmの²)の
800°C | 900°C | 950°C | 1000の°C | 1100の°C |
— | 1.19 | 1.59 | 1.61 | 13.3 |
表7-3の循環の暖房(炉の外の炉の15分、5分)
温度 | 最高周期の温度の割れる(h)の手始めへの時間の | 割れる率(最高周期の温度のmg/cmの² /h)の | 最高周期の温度の100 h (mg/cmの²)の重量の変更の |
°C | °C | °C | °C |
890 | >1000 | — | 0.66 |
910 | >1000 | — | 1.05 |
990 | 600 | 0.15 | -51.9 |
1010 | 300 | 0.408 | -229 |
1090 | 150 | 0.946 | -748 |
1110 | 75 | 1.17 | -955 |
ニ酸化硫黄を含んでいる大気への表7-4の抵抗
大気 | 1000時間後の錆をとられた減量(mg/cmの²)の | |||
600°C | 700°C | 800°C | 1000°C | |
3%のニ酸化硫黄 アルゴン | 1.6 | 8.7 | 15 | — |
3%のニ酸化硫黄空気 | 2.3 | 1.1 | 0.6 | 0.6 |
3%のニ酸化硫黄5%のO2アルゴン | 2.1 | 0.5 | 0.6 | 2.1 |
8作業指示
熱い働き
温度較差1050-1200°C.で働く合金105は熱いかもしれない。
アニーリング
合金105の中間のアニーリングは1150°Cで流動性にされるの空冷によって続いた-ベッドの癒やすこと遂行されるべきである。癒やす水は熱衝撃に厳しい表面の割れることとして起因するかもしれない推薦されない。
機械化
合金105はすべての機械動作のための十分にheat-treated条件にあるべきである。高い硬度の範囲320-385 HVは、炭化タングステンの使用をひっくり返した用具を要する。高速度鋼の耐震性用具は切口が断続的な性質なら使用することができる。
熱処理
熱処理は意図されていたサービス状態に依存している推薦した。
2つの熱処理は次の通り推薦される:
(a) 4 h/1150°C/AC+16 h/1050-1065°C/AC+16h/850°C/AC
(b) 4 h/1125°C/AC+16 h/850°/AC
一般に、熱処理(a)は最適長期クリープ強さのために意図され、長期特性が優先する重要性および引張強さではないところに範囲850-950°C.の熱処理(b)の実用温度の延性は、延長使用され、衝撃強度は700°C.まで実用温度のために高められるかもしれない。熱処理(b)を適用するとき、1125°Cからの冷却が自由に起こるで、部品のパッキングを閉めることは遅らせられなかった当然ではないことを保障することは必要。
これらの熱処理の使用の例は次の通りある:
(a)タービン・ブレード、ディスク、鍛造材および突き出されるか、同様に造られるか、または続いて冷たい働かせた開始がとして在庫作り出されるようにリング セクション、

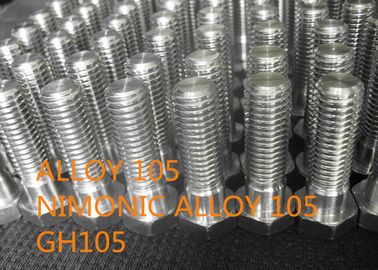

(b)どの突き出され、冷たい働かせた棒またはセクションが在庫の開始として推薦されるかのためのボルトそして締める物。
9標準規格
BS.HR3鋼片、棒および鍛造材
AICMA NI P61 HTの鋼片、棒および鍛造材
スウェーデンの防衛物質的な管理MH.14は棒を造った
DINの指定NiCo20Cr15MoAlTiは棒を造った
フランス規格協会NCKD 20ATv AECMA PrEn 2179-2181
10比較優位
(1)研究の経験50年以上および高温合金、耐食性の合金、精密合金、処理し難い合金、まれな金属および貴金属材料およびプロダクトで成長するため。
(2) 6つの州のキーの実験室および口径測定の中心。
(3)パテントの技術。
(4)高性能。
11のビジネス言葉
最低順序量 | 交渉可能 |
価格 | 交渉可能 |
包装の細部 | 水は、耐航性のある輸送、非燻蒸の木箱防ぐ |
印 | 順序によって |
受渡し時間 | 60-90日 |
支払の言葉 | T/T、一覧でL/C、D/P |
供給の能力 | 200メートル トン/月 |
