商品の詳細:
|
材料: | UNS N06002は、オーステナイトの堅実なソリューション ニッケルによって基づいた合金を増強した | ||
---|---|---|---|
ハイライト: | 耐熱性合金,上限の特別な合金,ガス タービン エンジンはxを合金にする |
ガス タービン エンジン等のための防蝕合金X (N06002)棒、鍛造材、セクション、版、ワイヤー、管
1つのプロダクト
移行ダクト、燃焼器の缶、スプレー棒および保炎器のような、またアフターバーナー、尾管および小屋のヒーターの燃焼の地帯の部品のガス タービン エンジンのための防蝕合金X。等.

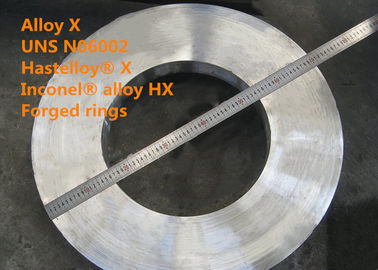

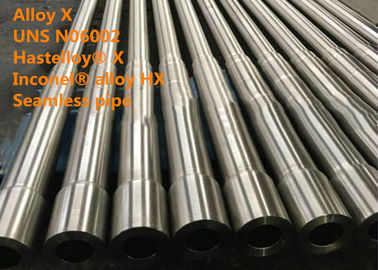

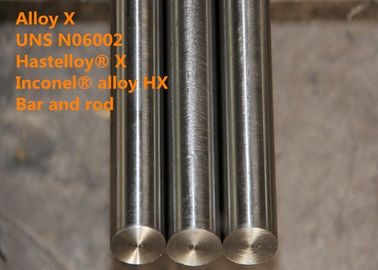

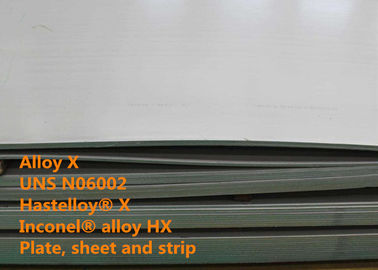

利用できるプロダクト形態はように鋳造、棒、棒、ブロックを造る鍛造材セクション、版、シート、ストリップ、ワイヤー、管および管等突き出た。
2つの等量の指定
GH3536、UNS N06002、AMS 5754、5798、W.Nr.2.4613、2.4665、NC22FeD (フランス)、NiCr22Fe18Mo (DIN)、Nimonic PE13 (イギリス)、Inconel®の合金HX、Hastelloy® X
3適用
合金Xに移行ダクト、燃焼器の缶、スプレー棒および保炎器のような燃焼の地帯の部品のためのガス タービン エンジンで、またアフターバーナー、尾管および小屋のヒーターで広い使用があります。それは産業炉の塗布の使用のために酸化し、減り、そして中立大気に対して珍しい抵抗力があるがあるので推薦されます。この合金の炉ロールは2150°F (1177°C)で8700時間作動の後でまだ良好でした。合金Xはレトルトのために化学的方法工業でも使用されましたり、熱分解操作のための触媒サポート格子、炉のバッフル、管および抜け目がないドライヤーの部品おおいます。
4概観
合金Xは高温で酸化への優秀な抵抗のための22%のクロムで構成するオーステナイトの堅実なソリューションの増強されたニッケルによって基づく合金です。
高温の合金Xの提供の顕著な強さ。それに790℃または1450℉の上の大きい高温および圧力の破裂の特徴があります。それは1200℃または2200℉についての温度の限界で適用の使用のために適しています。腐食の適用の高いニッケル合金と同じような優秀な耐食性の特性を一般には提供する合金にXクロムの高い大きさが、ニッケルおよびモリブデンはあります。
合金Xは塩化物の応力腐食割れへの高熱および酸化抵抗、また優秀な抵抗および減り、浸炭の条件への顕著な抵抗を提供するために基本的に知られています。石油化学適用の応力腐食割れに対して非常に抵抗力がある気づきました。
5化学成分(wt %):
表1
Fe | NI | Co | Cr | Mo | チタニウム | Nb | B |
17.0-20.0 | バランス | 0.5-2.5 | 20.5-23.0 | 8.0-10.0 | ≤0.15 | ≤0.50 | ≤0.008 |
CU | C | Al | Mn | Si | P | S | W |
≤0.50 | 0.05-0.15* | ≤0.50 | ≤1.00 | ≤1.00 | ≤0.025 | ≤0.015 | 0.20-1.00 |
*ノートの鋳造は0.20であることができます。
6冶金の構造
合金Xは基本的に単一フェーズの合金の所有の面心立方の構造で、増強する堅実なソリューションによって要素クロム、モリブデンおよびタングステンから強さを基本的に受け取ります。大きいクロムの集中、それはの存在982°Cまたは1800°F.の上の温度で酸化への顕著な抵抗を提供します。
堅実なソリューションの増強された合金Xは解決の熱によって処理される形態で提供されます。この形態では、微細構造は必ずしもきれいな穀物の限界の単一フェーズのマトリックスで配られる第一次炭化物で普通構成します。
7つの物理的性質
密度:0.297 lb/in3 (8.22 g/cm3)
溶ける範囲:2300-2470°F (1260-1355°C)
8酸化抵抗
1008のHours*のための流れる空気の比較静的な酸化データ
合金 | 1800°F (980°C) | 2000°F (1095°C) | ||||||
金属の損失/側面 | 金属の損失CIP ** /Side | 金属の損失/側面 | 金属の損失CIP ** /Side | |||||
ミル | mm | ミル | mm | ミル | mm | ミル | mm | |
合金X | 0.29 | 0.007 | 0.74 | 0.019 | 1.5 | 0.038 | 2.7 | 0.069 |
合金600 | 0.32 | 0.008 | 0.9 | 0.023 | 1.1 | 0.028 | 1.6 | 0.041 |
合金601 | 0.53 | 0.013 | 1.3 | 0.033 | 1.2 | 0.031 | 2.6 | 0.06 |
合金625 | 0.32 | 0.008 | 0.72 | 0.018 | 3.3 | 0.083 | 4.8 | 0.12 |
合金800H | 0.024 | 0.024 | 1.8 | 0.046 | 5.4 | 0.137 | 7.4 | 0.19 |
週に一度室温に*Cycled
** CIP=Continuousの内部浸透
9耐食性
比較平均熱い腐食のresistance*
温度をテストして下さい | 期間をテストして下さい | 影響される/側面金属を合計して下さい | ||||||
Xを合金にして下さい | S | 188 | ||||||
°F | °C | h | ミル | mm | ミル | mm | ミル | mm |
1650 | 900 | 200 | 3 | 0.08 | 2.7 | 0.07 | 2.1 | 0.05 |
1650 | 900 | 1000 | 6.8 | 0.17 | 7.5 | 0.19 | 3.7 | 0.09 |
第2重油(硫黄0.4%)および海の塩の5 PPMの燃焼プロダクトへの露出によって行われる*Allテスト。サンプル上のガスの速度は13フィート/秒でした。(4m/s)。熱衝撃の頻度は1つ/時間でした。
10の機械特性
硬度
2150°F (1177℃)でアニールされる物質的な解決の室温の硬度
形態 | 硬度、HRB | 典型的なASTMの結晶粒度 |
シート | 86 | 3 - 5 |
版 | 87 | 3.5 - 6 |
棒 | 88 | 2 - 5 |
版の抗張データ
温度をテストして下さい | 降伏強さ0.2% | 最終的な引張強さ | 延長 | |||
°F | °C | ksi | MPa | ksi | MPa | % |
70 | 21 | 49.3 | 340 | 110.2 | 760 | 48.9 |
1000 | 538 | 32.5 | 224 | 87.6 | 604 | 60.2 |
1200 | 649 | 30.7 | 212 | 80.9 | 558 | 63.5 |
1400 | 760 | 31.6 | 218 | 61 | 421 | 74.5 |
1600 | 871 | 27.4 | 189 | 37 | 255 | 98.1 |
1800 | 982 | 13.6 | 94 | 20 | 138 | 98.1 |
2000年 | 1093 | 6.5 | 45 | 10.4 | 72 | 95.3 |
衝撃強度
老化させた版
老化の温度 | 老化の時間 | 平均charpy Vノッチの衝撃強度 | ||
°F | °C | h | ft. - lb。 | J |
SHT | SHT | - | 95 | 129 |
1200 | 649 | 1000 | 24 | 33 |
4000 | 12 | 16 | ||
8000 | 15 | 20 | ||
1400 | 760 | 1000 | 10 | 14 |
4000 | 10 | 14 | ||
8000 | 8 | 11 | ||
1600 | 871 | 0 | 15 | 20 |
4000 | 12 | 16 | ||
8000 | 15 | 20 | ||
16000 | 12 | 16 |
11熱処理
合金Xの細工した形態は解決のheattreated状態で他に特に規定がなければ供給されます。それは普通2150°Fでheattreated解決です(冷却される1177°C)および急流。明るいアニールされたプロダクトは水素で冷却されます。解決熱処理より低い温度のアニーリングにより合金の強さおよび延性に影響を与えるかもしれない二次段階の沈殿物を引き起こすかもしれません。
低の温度温度を処理する解決よりでできている熱処理は製造所のアニーリングとして呼ばれます。製造所のアニーリング熱処理を実行することが頻繁に材料の穀物の端で二次炭化物の沈殿物を提供し、ように受け取られた条件に材料を回復しないことが心に留めておかれるべきです。
12技量
熱い働くこと
オーステナイトのステンレス鋼のためであるよりそれらが熱い減少の大きさそして率により敏感でもいいが複数の形態に処理される合金Xは熱い場合もあります。その上、これらの合金のための熱い処理の温度の限界は狭い場合もあります。合金Xのための熱い温度の限界–炉の温度:2150°Fか1175°Cおよび低温:1750°Fか955°C。
冷間加工
合金Xは冷たい処理による異なった形で容易に形作られます。それが強いおよび仕事がオーステナイトのステンレス製の等級よりもっとすぐに堅くなるので冷たいゆがみの同一の大きさを達成するために、大規模な勢力は頻繁に必要です。大きい降伏強さはまたステンレス鋼のために観察されるより大きいスプリング・バックを間、冷たい鍛造材提供するかもしれません。さらに、この合金の速い加工硬化の特徴は形成ステップでより急速で適当なアニーリングが終了する部品を作り出すことを必要とする場合もあります。
13標準規格
それはNACE MR0175にリストされています。
化学成分
DIN 17744
造ること
ASTM B564/AMS 5754
DIN 17754
ISO 9725
鋼片、棒、棒
ASTM B472/ASTM B572
AMS 5754
DIN 17752
ISO 9723
ワイヤー
AMS 5798
DIN 17753
ISO 9724
版、シート、ストリップ
ASTM B435
AMS 5536
DIN 17750
ISO 6208
管状
ASTM B619/ASTM B622/ASTM B626/ASTM B751/ASTM B775/ASTM B829
AMS 5587/AMS 5588
DIN 17751
ISO 6207
ディスク、リング
AECMA PrEN2184
投げること
AMS 5390E
一致
ASTM B366/ASME SB366
14比較優位
(1)研究の経験50年以上高温合金、耐食性の合金、精密合金、処理し難い合金、まれな金属および貴金属材料およびプロダクトで成長し。
(2) 6つは主実験室および口径測定の中心を示します。
(3)特許を取られた技術。
(4)超純度の製錬プロセス:VIM + IG-ESR + VAR
(5)優秀な高性能。
15のビジネス言葉
最低順序量 | 交渉可能 |
価格 | 交渉可能 |
パッキング細部 | 水は、耐航性のある輸送、非燻蒸の木箱またはパレット防ぎます |
印 | 順序によって |
受渡し時間 | 60-90日 |
支払の言葉 | T/T、一覧でL/C、D/P |
供給の能力 | 100メートル トン/月 |
