|
商品の詳細:
|
| 材料: | UNS N07750の沈殿物hardenableニッケル クロムの合金 | ||
|---|---|---|---|
| ハイライト: | 上限の特別な合金,高性能の合金,大気および宇宙空間のためのUNS N07750の鍛造材 |
||
X-750、UNS N07750の鍛造材、棒、版、管、ボルト等、上限の専門の合金R & Dおよび製造業者を合金にして下さい
プロダクト
宇宙航空等のためのX-750、UNS N07750の鍛造材、棒、版、管、ばね、ボルト等を合金にして下さい。
同等の指定
GH4145、Inconel® X-750、NiCr17Fe7TiAl （EN）、Haynes® X-750の合金、VDM®の合金X-750、（Nicrofer 7016 TiNb）、W.Nr.2.4669 （DIN）、NiCr15Fe7TiAl （DIN）、NiCr15Fe7Ti2Al （ISO）、NC15TNbA （フランス規格協会）
プロダクトFORMS
利用できるプロダクトはシート、ストリップ、版、丸棒、フラット バー、鍛造材、鍛造材の在庫、六角形、ワイヤー、管で、セクション、ばねおよび締める物、等突き出ました。
それは解決の扱われたか、または沈殿物によって堅くされる状態で渡すことができます。
適用
すべての標準的な製造所の形態の供給とつながれる合金X-750の経済学はいろいろ産業分野の適用で起因しました。ガスタービンでは、それは回転翼のためにおよび車輪、ボルトおよび他の構造メンバー使用されます。合金X-750はロケット エンジン推圧部屋で広く使用されます。機体の塗布は逆推力装置および熱気ダクティング システムを含んでいます。大きい圧力容器は合金X-750から形作られます。
他の適用は用具、放出のダイスおよびテスト機械グリップを形作る据え付け品を熱扱っています。ばねおよび締める物のために、合金X-750は零下から1200°F.への使用されます。
化学成分
| Fe | Ni+Co | Co | Cr | チタニウム | CU |
| 5.0-9.0 | ≥70.0 | ≤1.00 | 14.0-17.0 | 2.25-2.75 | ≤0.50 |
| C | Al | Mn | Si | S | Nb+Ta |
| ≤0.08 | 0.40-1.00 | ≤1.00 | ≤0.50 | ≤0.010 | 0.70-1.20 |
概観
合金X-750は腐食に使用する沈殿物hardenableニッケル クロムの合金であり、堅くなる沈殿物の効果の多くが1300°F上の増加する温度と失われるが1300°F.への温度の酸化抵抗にそして高力はまた低温学の温度に1800°F.合金まで、熱扱われた材料有用な強さがX-750持っています優秀な特性をあります。
下記によって特徴付けられる合金X-750:
●の705°C （1300°F）までの高い引張強さ
820 °Cまでの●の高いクリープそして破裂の強さ（1500の°F）
●の980 °Cまでの高い酸化抵抗（1800の°F）
●の低温学の環境の優秀な機械特性
●の応力腐食割れへの高低の温度および抗力が高いのよい耐食性
抵抗および融合プロセスによる●のよいweldability
物理的性質
密度:8.28 g/cm3
溶ける範囲:1395-1430°C
熱処理
合金X-750プロダクト形態のための適当な熱処理
| プロダクト形態 | AMS Spec。 | 熱処理 | 注目 |
|
棒 棒 鍛造材 |
5670 5671 5747 |
1800°Fは+ 1350°F/8 hr、FCへの1150°Fの18 hr、AC （炉涼しい沈殿物の処置と解決の処置）の総沈殿物処理の時間の1150°Fの把握アニールします。 | 1100°F.についてのまでサービスの時間を扱う高められた抗張特性および減らされた熱。 |
|
シート ストリップ 版 （アニールされる） |
5598 | 1350°F/8 hr、FCへの1150°Fの18 hr、AC （炉涼しい沈殿物の処置）の総沈殿物処理の時間の1150°Fの把握。 | への高められた抗張特性1300°F （約1100°F）まで高力。 |
| 継ぎ目が無い管 | 5582 | 1300°F/20 hr、AC （一定温度の沈殿物の処置）。 | 1300°F.についてまで高力。 |
|
ワイヤー 第1気性 |

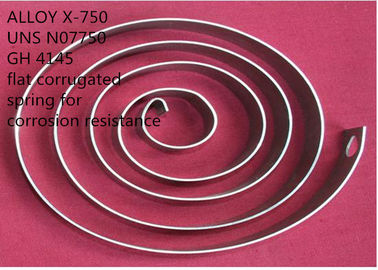

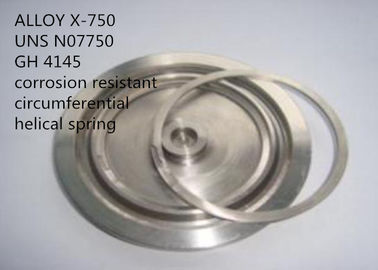

5698 | 1350°F/16 hr、AC （一定温度の沈殿物の処置）。 | からの850°Fそして適当な圧力への約1000°F.への低速でに弛緩への最適抵抗を700°F約要求するばねのため。 |
機械特性
棒、棒および鍛造材
中間温度サービス（の下で1100°F） –沈殿物によって扱われる材料と同等にされて
要求1100°Fまでサービス温度でおよび延性のために、INCONELの合金X-750の棒高力、適用棒および鍛造材は次の熱処理を与えられます:
1625°F/24 hr、A.C. –同等になります
1300°F/20 hr、A.C. –沈殿物の熱処理
この熱処理は要求するAMS 5667によって材料に従って熱扱われて次の最低の室温の特性があるように記述されています。硬度は302-363 BHNの範囲にあります。
| サイズ | 引張強さ | 降伏強さ | 4Dの延長 | 区域の減少 |
| 。 | ksi | （オフセット0.2%）、ksi | % | % |
| 4.0以下 | 165 | 105 | 20 | 25 |
| 4.0および | 160 | 100 | 15 | 17 |
耐食性
合金X-750は条件を酸化させ、減らすことの下でいろいろ産業腐食物に対して抵抗力があります。それは他の高温腐食のメカニズムによって酸化および攻撃に抵抗します。
自動車適用のための熱い腐食テストでは、90% Na2の100時間露出の後の減量空気のそう4 +10% NaClの混合物は約5%でした。塩化ナトリウムと（熱い飽和させた塩水濃度で浸ることによって）プリコートされ、炉で1700°Fで中断され、そして1%のニ酸化硫黄を含んでいる移動ガスの気流--に100 hrの間さらされたサンプルはおよそ0.007の腐食の浸透をinに表わしました。この合金の興味深い機能は十分に沈殿物堅くされた状態で割れる塩化物イオン圧力腐食へ抗力が高いです。沈殿物堅くされた材料（硬度、33のRc）の標準的なUくねりの標本は30日間42%のマグネシウムの塩化物の沸騰に露出されたとき割れることの印を示しませんでした。
熱い形成
十分に強力な装置は合金X-750を変形への抵抗のために熱形作るとき重要です。
熱い働く合金X-750のための推薦された温度較差は980から1200 °Cです（1800-2200°F）範囲。冷却はまたはできるだけ速く癒やす水によって行うべきです。集中させた再び熱することは推薦されません。最高の耐食性を保障するために熱い働きが推薦された後アニーリング。熱い働くことのために、材料は温度を働かせる炉に最高で満たされるかもしれません。
冷たい形成
冷間加工は解決アニールされた材料で遂行されるべきです。オーステナイトのステンレス鋼および形成装置がそれに応じて設計されていなければならないより合金X-750に大いにより高い仕事堅くなる率があります。
冷間加工が行われるとき、中間のアニーリングは必要になるかもしれません。
機械化
合金X-750は実用的で、経済的な率で機械で造られます。適切なプロシージャ、工具細工および条件は取られます。高力沈殿物堅くされた合金X-750および硬度のために、荒い機械化は通常沈殿物の堅くなる前に行われます。それから機械で造る終わりは沈殿物の処理に続きます。堅くなる沈殿物は機械化の圧力を取り除きます;従って、手当は可能なそりのためになされなければなりません。わずかで永久的な収縮は扱う沈殿物の間に起こりますが沈殿物扱われた材料によい寸法安定性があります。正確な次元およびよい終わりはこれらの練習に続くことに起因します。
標準規格
棒、棒および鍛造材の在庫
ASTM B637/ASME SB637
ISO 9723/ISO 9724/ISO 9725
SAE AMS 5667/SAE AMS 5668/SAE AMS 5669/SAE AMS 5670/SAE AMS 5671/SAE AMS 5741/SAE AMS 5747/SAE AMS 5749
EN 10269
版、シートおよびストリップ
ISO 6208
SAE AMS 5542/SAE AMS 5598
ワイヤー
BS HR 505
SAE AMS 5698
SAE AMS 5699
継ぎ目が無い管
SAE AMS 5582
裸の溶接棒及びワイヤー
SAE AMS 5778
SFA 5.14/A 5.14 （ERNiCrFe-8）
比較優位:
（1）研究の経験50年以上高温合金、耐食性の合金、精密合金、処理し難い合金、まれな金属および貴金属材料およびプロダクトで成長し。
（2） 6つは主実験室および口径測定の中心を示します。
（3）何百ものパテントの技術。
（4）超純度の製錬プロセスVIM + IG-ESR + VAR。
（5）高性能材料。
ビジネス言葉
| 最低順序量 | 500キログラム |
| 価格 | 交渉可能 |
| 包装の細部 | 水は、耐航性のある輸送、非燻蒸の木箱防ぎます |
| 印 | 順序によって |
| 受渡し時間 | 60-90日 |
| 支払の言葉 | T/T、一覧でL/C、D/P |
| 供給の能力 | 200メートル トン/月 |
コンタクトパーソン: Mr. lian
電話番号: 86-13913685671
ファックス: 86-510-86181887
