商品の詳細:
|
| ハイライト: | nitinolの金属,nitinolの合金,生物医学のためのNitinolワイヤー |
||
|---|---|---|---|
形状記憶合金、極度の伸縮性があるニッケルのチタニウムの合金、生物医学のためのNitinolワイヤー
プロダクト
形状記憶合金、極度の伸縮性があるニッケルのチタニウムの合金、Nitinolの円形ワイヤー、平らなワイヤー、生物医学のための定形横断面ワイヤー
概観
Nitinolは最も包括的に調査され、最もよい形状記憶合金です。それらに高力、高い可塑性、よい耐食性、よい安定性および優秀なbiocompatibilityの特徴があります。薬の適用の優越性は他の形状記憶合金が取り替えることができないことです。
Nitinolは2つの密接に関連独特な特徴を結合します:形の記憶およびsuperelasticity。形の記憶はNitinolに1つの温度で変形する機能を与え次に元の形に戻りまとき変形の温度に熱されます。この効果は低温の単斜晶系martensitic構造から高温立方オーステナイトの構造に変わる材料によって引き起こされます。
NITINOLの特性
1つの形の記憶
2極度のゴム
口頭温度の変更への3感受性
4よい耐食性
5つの毒素の免除
6穏やかで矯正的な力
7つのよい衝撃吸収性の特徴
生物医学の適用のためのNITINOL
Nitinolは二進近い等し原子のNIチタニウムの合金のための言葉であり、独特な超伸縮性が医学の原因でで広く利用されています。但し、三つ組みか他のニッケル チタニウムの合金を異なった特性のために達成することができます。
生物医学のために、nitinolのarchwireは患者の歯の早い直線のために使用されます。Nitinol押しのばねおよび張力ばねは歯科矯正学の歯、脊柱側彎症の整形外科装置に使用するばねです。さらにさまざまな骨のコネクター、血管クリップ、凝固フィルター、血管の膨張の部品、いろいろな種類のintracavitaryステント、embolization装置、中心パッチ、血栓フィルター、interventionalガイド ワイヤーおよび外科縫合線、等作るのに、外科でnitinolが使用されました。
化学成分
表1
| Fe | NI | Cr | CU | Nb |
| ≤0.05 | 54.5-57.0 | ≤0.01 | ≤0.01 | ≤0.025 |
| C | チタニウム | Co | N+O | H |
| ≤0.05 | 釣り合った | ≤0.05 | ≤0.050 | ≤0.005 |
化学成分はASTM F2063-12かGB 24627-2009 （wt %）によってあります

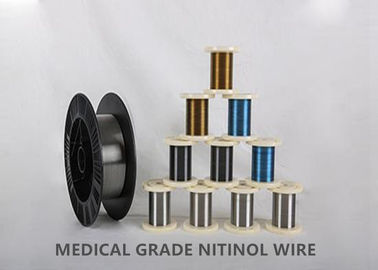

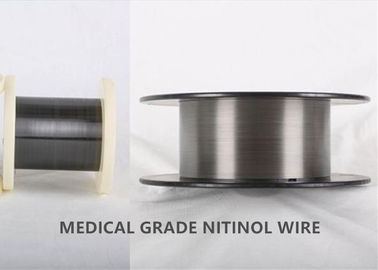

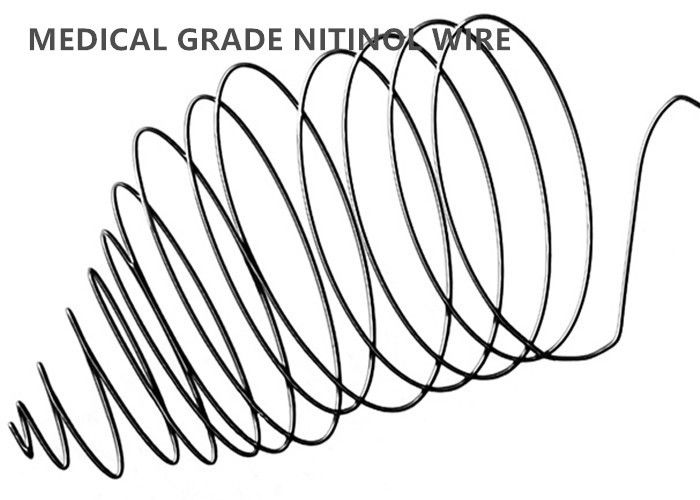

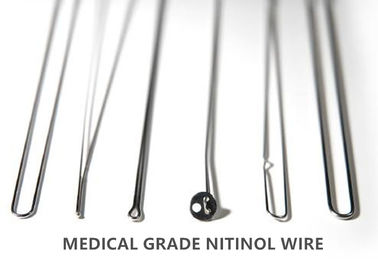

NITINOLワイヤー
形の記憶Nitinolワイヤーが密集した形のボディに渡されるかもしれ、機能形態に活動化させて一度ずっと配置されているインプラントを発達させるのに使用することができます。ワイヤーが特定の適用のためのある特定の形でいることを必要とすれば私達は形の設定を提供します。これはあなたの装置設計の品質にとりわけ合致するワイヤー形を「置きます」。だけでなく、私達は医療機器工業にNitinolのための世界の一流の溶解に終わりの源であることによってさまざまな形態のNitinolを、私達制御します全体のプロセスを、始めから終わりまで、製造します。
Superelasticityは変形の温度の上の温度にちょうど起こり、材料が永久的な一組の0.5%と8%まで緊張からまたはより少し回復するようにします。
Nitinolは2つの基底形式から利用できます:
Nitinolの円形ワイヤーおよびflatwire
Nitinolのcenterless地上棒
Nitinolのすべての等級は熱処理の準備ができた冷たい働かせた状態でまたはまっすぐにされた超伸縮性があるワイヤーとして利用できます。
NITINOLワイヤー細目の適用
Nitinolワイヤーは多くの異なった医学および産業適用のために使用されます。医学の適用は管療法、心臓リズム管理、neurostimulation、歯科矯正学、整形外科を、内視鏡検査法、インプラント歯科医療、等の典型的な医学の適用含んでいますガイド ワイヤー、編まれたサポート、歯科根ファイル、歯科アーチ ワイヤー、iud、縫合線ライン、等を含んでいます
Nitinolの各医学等級のためのある典型的な工学適用は下記のように与えられます:
Nitinol A:Guidewires、心棒、石造り検索のバスケット、歯科矯正学ファイル、等を形作るステント、stylets。
Nitinol B*:室温で高いローディングそしてプラトーの圧力を荷を下すことを要求する適用で頻繁に使用される。減らされた変形の温度および高められた引張強さのために添加されるクロム。
Nitinol C **:高められた剛さを要求する適用。減らされた変形の温度および高められた引張強さのために添加されるコバルト。
Nitinol D:体温（37°C）で最高の循環の性能を提供します。
Nitinol E:この合金のための共通の適用は高温アクチュエーターです。
Nitinol F:この合金のための共通の適用は高温アクチュエーターです。
Nitinol G:通常体温（37°C）で段階の変形を要求する適用で使用されて。
Nitinol H:非常に冷たい温度の環境の塗布の使用のため。
*典型的な化学成分:ASTM F2063 Exc。Cr 0.2%に0.3%
**典型的な化学成分:ASTM F2063 Exc。Co 1%に2%
SUPERELASTICの合金の機械特性
表2:風邪は極度のゴムを働かせました
| ワイヤー コード | インゴットように（°C） | UTS （psi） | 延長（%） | UTS （psi） | 延長（%） | ローディングのプラトー（psi） | 荷を下しますプラトー（psi）の | 活動的なAf （°C） |
| Niti A | -35から-10 | 200,000分 | >4% | 180,000分 | > 10% | > 70,000 | > 20,000 | +10から+18 |
| Niti B | -65から0 | 250,000分 | >4% | 210,000分 | > 10% | > 80,000 | > 35,000 | 0 + 18 |
| Niti C | -80* | 200,000分 | >5% | 190,000分 | > 10% | > 100,000 | > 60,000 | -15* |
| Niti D | -10から+10 | 220,000分 | >4% | 180,000分 | > 10% | > 65,000 | > 7,000 | +14から+22 |
| Niti H | ≤ -35 | 220,000分 | >4% | 160,000分 | > 10% | > 75,000 | > 25,000 | ≤0 |
| ノート |
1. パーマ セット < 0=""> 2. 結果は0.05mmから4.0mmまで円形ワイヤー直径のために典型的です。 3. 22 ±で2°C行なわれるすべての機械テスト 4. 活動的なAfは材料がオーステナイトに完全に変形した温度です。 5. *典型的なターゲット |
|||||||
形状記憶合金の機械特性
表3:冷たい働かせた形の記憶
| ワイヤー コード | インゴットように（°C） | UTS （psi） | 延長（%） | UTS （psi） | 延長（%） | ローディングのプラトー（psi） | 活動的なAf （°C） |
| Niti E | ≥ +85 | 220,000分 | >3% | 160,000分 | > 10% | N/A | ≥ +85 |
| Niti F | +35から+85 | 220,000分 | >3% | 160,000分 | > 10% | N/A | +40から+80 |
| Niti G | +10から+35 | 220,000分 | >3% | 160,000分 | > 10% | N/A | +22から+40 |
| ノート |
1. 結果は0.05mmから4.0mmまで円形ワイヤー直径のために典型的です。 2. 22°C ±で2°C行なわれるすべての機械テスト 3. 活動的なAfは材料がオーステナイトに完全に変形した温度です。 |
||||||
NITINOLワイヤーFORMS
円形ワイヤー:0.05から4.0mm
平らなワイヤー–アスペクト レシオ:W/T < 10="">
転がされたストリップ–アスペクト レシオ:W/Tの>10:1
最低の厚さ:0.008mm
最高の幅:11.5mm
Turkshead:長方形正方形
注文の形:いろいろ定形横断面ワイヤー
Nitinoal円形ワイヤー直径および許容
表4
| 直径mm | 4.00-2.00 | 2.00-1.00 | 1.00-0.35 | 0.35-0.26 | 0.26-0.15 | 0.15-0.05 |
| 許容mm | ±0.020 | ±0.015 | ±0.010 | ±0.007 | ±0.005 | ±0.004 |
直径の許容の半分内の円形から。
配達状態
（1）まっすぐにされたsuperelastic （SE）
（2）冷たい働かせた(CW)
ワイヤー表面状態
（1）軽い酸化物-ダイヤモンドによって引かれる表面
（2）暗い酸化物-ダイヤモンドによって引かれる表面
（3）黒い酸化物-ダイヤモンドによって引かれる表面
（4）腐食–酸化物の層の化学取り外し-滑らかな表面を保ちます
（5）ピクルスにされた–僅かな母材と共に酸化物の層の化学取り外し-表面に荒い質があります
（6）エッチングされ、機械的に磨かれた–機械光沢に先行している酸化物の層の化学取り外し-表面にステンレス鋼の出現があります（が>40xの拡大で、マイクロ傷はあります
（7）自由酸化物は目に見える酸化物なしで滑らかになり、
ワイヤー コード
活動的なafの温度は合金の有効な超伸縮性がある性能を定めることができるNitinolの重大な特性の1つです。54.5~57.0mass% ASTM F2063-12標準的なspecの範囲のすべての主要なNIの内容が合わせるが、Afは重大な重要性を化学成分に非常に敏感、Nitinolの構成の詳しく述べられた等級分けもちますです。合金を識別するのにこういうわけで私達は詳しく、確認された物質的なコード使用します。
表5
| ワイヤー コード | A | B | C | D | E | F | G | H |
| 能動態Afの温度の℃ | 70+/-10 | 30+/-10 | 25+/-5 | 17+/-7 | 10+/-10 | 5+/-10 | -20+/-10 | -30+/-15 |

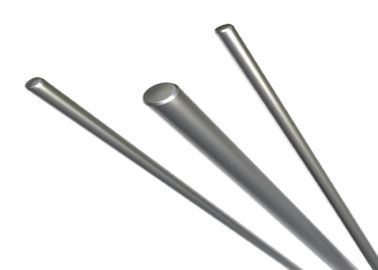

NITINOL CENTERLESSの地上棒
Nitinolワイヤーと共に、直径と利用できる医学等級のNitinol棒はまた2.0mmから自然な形成酸化物またはcenterless地面および磨かれた表面の選択との5.0mmまで及びます。
地上棒の典型的な機械特性
条件:極度のゴム
表6
| 物質的なタイプ | UTS （PSI） | 延長（%） | ローディングのプラトー（PSI） | 荷を下しますプラトー（PSI）の | 活動的なAf （°C） |
| Niti A | 130,000 | 12%に | 65,000 | 15,000 | 18以下 |
| ノート |
1. パーマ セットは最高1%です。6%への緊張したの後 2. 室温（22°C ± 2°C）で行なわれるすべての機械テスト |
||||
主要出願
整形外科
歯科矯正学
標準規格
医療機器および外科インプラントで使用される細工したnitinolの形状記憶合金のASTM F2063-12の標準的な化学成分
医療機器および外科インプラントで使用される細工したnitinolの形状記憶合金の標準的な化学成分GB 24627の
医療機器および外科インプラントの継ぎ目が無いnitinolの形状記憶合金の付属品のためのASTM F2633-13の標準規格
nitinolの形状記憶合金のためのASTM F2005-05標準専門用語
ASTM F2004-05 A熱分析によるNitinolの合金の遷移温度のための標準的なテスト方法
ASTM F2516-14 nitinolのhyperelastic材料のための抗張テスト方法
ASTM F2082-15曲がることおよび自由な復帰によるnitinolshapeの記憶合金のフェーズ遷移の温度のための標準的なテスト方法。
利点
Nitinolのすべての入って来る原料は第三者の点検に保障するために服従します化学、変形の温度、物質的な同質性および微細構造のための専有指定に合うことを。特別に滑らかな、均一表面の終わりの質を促進するためには、すべてのワイヤーおよび管プロダクトは単一高精度を利用し、または複数の結晶のダイヤモンドのデッサンは技術死にます。正しい超伸縮性がある熱処理の後で、医学等級のニッケル チタニウム材料は人間の温度で永久的な曲がらないで8%まで緊張を経ることができます。
ビジネス言葉
| 最低順序量 | 交渉可能 |
| 価格 | 交渉可能 |
| 包装の細部 | 水は、耐航性のある輸送、非燻蒸の木箱防ぎます |
| 印 | 順序によって |
| 受渡し時間 | 60-90日 |
| 支払の言葉 | T/T、一覧でL/C、D/P |
| 供給の能力 | 1ヶ月あたりの20メートル トン |
